Zestawy do sterowania ogrzewaniem – różne warianty

Nasze produkty   |   TECH STEROWNIKI   |   19.06.2019


W poprzednim artykule opisywaliśmy, jak działa nasze najnowsze narzędzie internetowe – konfigurator systemów. W tym zajmiemy się już przygotowaniem konkretnych, przykładowych zestawów, które można zamontować u siebie i zacząć zarządzać ogrzewaniem w swoim domu już od najbliższego sezonu. Wśród nich znalazły się 2 zestawy ogrzewania grzejnikowego, 1 zestaw podłogowy i 2 zestawy mieszane. Zobacz, jak może wyglądać przykładowy system do sterowania ogrzewaniem, a następnie przygotuj własną wersję, która będzie odpowiadała twoim potrzebom.

1. Ogrzewanie grzejnikowe w mieszkaniu w bloku

W wielu mieszkaniach w blokach i kamienicach, szczególnie starszego typu zamontowane są grzejniki. Aby zmniejszyć straty energii i dopasować temperaturę w poszczególnych pomieszczeniach w domu do swoich potrzeb warto zamontować system sterowania grzejnikowego. Jego ogromnym atutem jest fakt, że tworzą go urządzenia bezprzewodowe, więc nie ma konieczności gruntownej modernizacji pomieszczeń, by zamontować na grzejnikach głowice termostatyczne, a następnie zarządzać nimi zdalnie. Sam montaż urządzeń jest bardzo łatwy i trwa zaledwie kilka chwil. Poniżej przykładowa konfiguracja dla trzypokojowego mieszkania.



Podstawowe założenia:

  • 6 pomieszczeń: 3 pokoje (2 sypialnie, pokój dzienny), kuchnia, łazienka z toaletą, przedpokój
  • 1 grzejnik w każdym pomieszczeniu

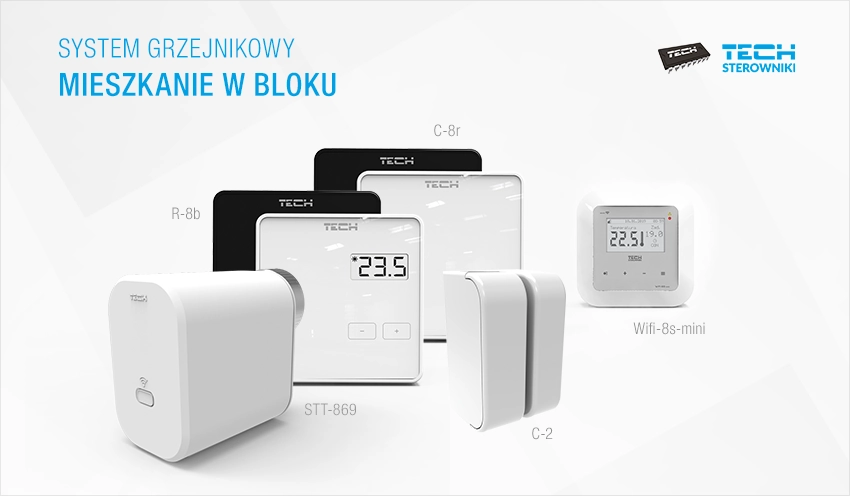

Systemy grzejnikowe - mieszkanie w bloku

Gotowe zestawienie:

  • 1 bezprzewodowy, internetowy regulator WiFi 8s mini
  • 2 czujniki temperatury C-8r
  • 4 bezprzewodowe regulatory pokojowe R-8b
  • 6 siłowników termoelektrycznych STT-869
  • dodatkowo: 6 czujników otwarcia okna C-2.



Link do konfiguracji



W tym zestawieniu temperaturą w pomieszczeniach użytkownik zarządza z poziomu niewielkiego, estetycznego regulatora WiFi 8s mini. Mieszkańcy mogą także sterować temperaturą zdalnie poprzez aplikację emodul. Dzięki zamontowanym w kuchni oraz w pokoju dziennym regulatorom R-8b mają stały podgląd temperatury na wyświetlaczu. W 4 pozostałych pomieszczeniach temperaturę mierzą czujniki C-8r. Dodatkowo w mieszkaniu zamontowano czujniki otwarcia okna, które ograniczają straty ciepła w czasie wietrzenia pomieszczeń.

2. Podłogówka w całym domu

Ogrzewanie podłogowe jest bardzo często montowane w całym domu ze względu na wygodę, estetykę wnętrz i komfort. Jeśli w twoim domu także planowane jest wykonanie ogrzewania podłogowego w całym budynku, to bez trudu możesz nim efektywnie zarządzać za pomocą sterowników. Poniżej przykładowe zestawienie dla budynku z 10 pomieszczeniami, a w każdym działa ogrzewanie podłogowe.



Podstawowe założenia:

  • 10 pomieszczeń w domu
  • 1 rozdzielacz
  • 10 pomieszczeń obsługiwanych przez rozdzielacz
  • 10 obsługiwanych pętli
  • opcja bez sterowania przez Internet

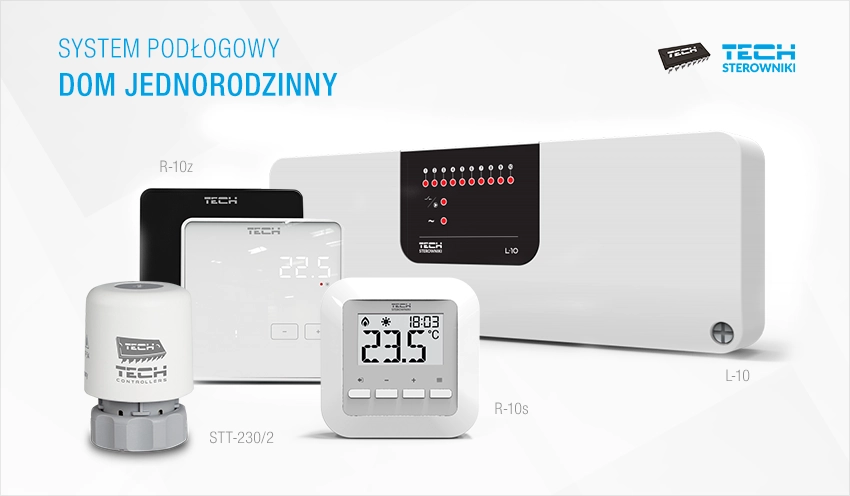

System podłogowy - dom jednorodzinny

Gotowe zestawienie:

  • 1 przewodowy sterownik zaworów termostatycznych L-10
  • 5 regulatorów pokojowych dwustanowych R-10s
  • 5 dedykowanych regulatorów pokojowych dwustanowych R-10z
  • 10 siłowników termoelektrycznych STT-230/2



Link do konfiguracji



Sterownik L-10 umożliwia sterowanie w budynku z poziomu jednego urządzenia aż 10 strefami/pomieszczeniami z różnymi temperaturami. Do zestawu w pomieszczeniach dobrano dedykowane, proste regulatory R-10z typu plus-minus, które na bieżąco wyświetlają aktualną temperaturę w pomieszczeniu. W kolejnych 5 pomieszczeniach do montażu są przygotowane bardziej zaawansowane sterowniki R-10s z większym wyświetlaczem, które mogą pracować w trybie dzień/noc. Co ważne, regulator R-10s pozwala na kontrolę temperatury podłogi przy wyposażeniu go o czujnik podłogi NTC.

3. System mieszany w budynku parterowym

Oprócz zestawów dedykowanych wyłącznie do zarządzania ogrzewaniem grzejnikowym czy wyłącznie podłogowym można stworzyć skuteczny system sterowania w budynkach z mieszanym ogrzewaniem. Stwórzmy więc przykładowy zestaw dla budynku z 8 pomieszczeniami. Wśród nich są dwie łazienki, a w nich grzejniki drabinkowe. Jak będzie pracował taki zestaw i jakie element systemu sterowania są niezbędne, by instalacja pracowała skutecznie?



Podstawowe założenia:

  • 8 pomieszczeń
  • 2 grzejniki w pomieszczeniach z ogrzewaniem podłogowym
  • 1 rozdzielacz
  • 8 pomieszczeń przypadających na rozdzielacz
  • 8 pętli obsługiwanych przez rozdzielacz

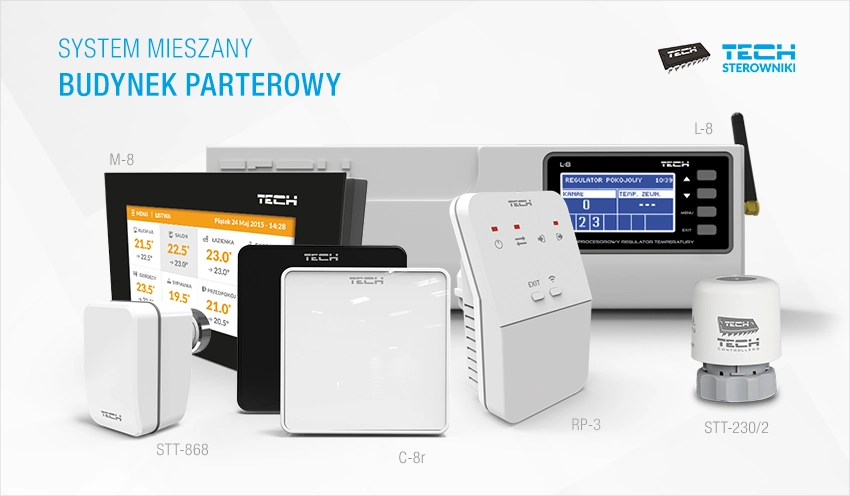

System mieszkalny - budynek parterowy

Gotowe zestawienie:

  • 1 bezprzewodowy sterownik zaworów termostatycznych L-8
  • 7 czujników dedykowanych C-8r
  • 1 panel kontrolny M-8 (zastępuje też regulator w jednym pomieszczeniu)
  • 2 siłowniki termostatyczne STT-868
  • 8 siłowników termoelektrycznych STT-230/2 S
  • alternatywnie: repeater RP-3 dla wzmocnienia sygnału



Link do konfiguracji



W przykładowym zestawie (z przewagą ogrzewania podłogowego) w systemie działają także dwa grzejniki drabinkowe. Po zamontowaniu na nich bezprzewodowych siłowników również ich pracę można kontrolować z poziomu sterownika L-8. Panel kontrolny M-8 umożliwia podgląd parametrów wszystkich pomieszczeń z ogrzewaniem podłogowym i wygodną zmianę dla każdej ze stref. Dodatkowo w celu zwiększenia zasięgu pomiędzy zarejestrowanymi urządzeniami można skorzystać z repeatera sygnału RP-3.

4. System mieszany z podziałem na kondygnacje budynku

Często inwestorzy decydują się na połączenie ogrzewania podłogowego z grzejnikowym w jednej instalacji. W wielu domach ogrzewanie podłogowe jest wykorzystywane na parterze, a w pomieszczeniach na piętrze ogrzewanie grzejnikowe. Jak skonfigurować taki zestaw?



Podstawowe założenia:

  • 5 pomieszczeń na parterze – ogrzewanie podłogowe (kuchnia, salon, przedpokój, łazienka, jadalnia)
  • 3 pomieszczenia na piętrze (ogrzewane grzejnikowo: sypialnia rodziców, sypialnia córki, sypialnia syna)
  • 1 rozdzielacz
  • 5 pętli obsługiwanych przez rozdzielacz
  • 5 pomieszczeń przypadających na rozdzielacz

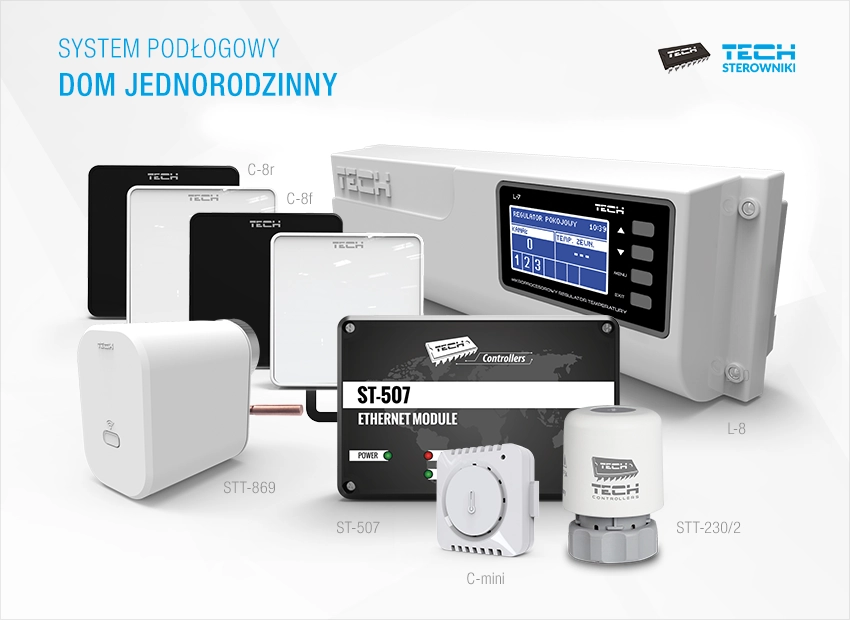

System podłogowy - dom jednorodzinny

Gotowe zestawienie:

  • 1 bezprzewodowy sterownik siłowników termostatycznych L-8
  • 2 bezprzewodowe czujniki pokojowe C-mini
  • 1 czujnik podłogi C-8f
  • 5 czujników C-8r
  • 3 siłowniki termostatyczne STT-868
  • 5 siłowników termoelektrycznych STT-230/2S
  • alternatywnie: moduł internetowy do listw ST-507



Link do konfiguracji



W tej konfiguracji na parterze pracuje ogrzewanie podłogowe, na piętrze grzejniki. W jednym z pomieszczeń, w salonie zamiast zwykłego czujnika zamontowano czujnik podłogi, który pozwala na kontrolę temperatury także podłogi. Aby móc sterować systemem zdalnie do zestawu dobrano moduł internetowy ST-507.

5. System grzejnikowy w obiekcie komercyjnym – pokoje gościnne

Wynajmujesz pokoje gościnne, prowadzisz pensjonat lub niewielki ośrodek wczasowy? Teraz możesz zarządzać ogrzewaniem wygodnie i zapewnić gościom komfort. W budynku, w którym są zamontowane grzejniki, można bez problemu zamontować system grzejnikowy w pomieszczeniach bez konieczności przerabiania całej instalacji, ponieważ urządzenia są montowane i komunikują się bezprzewodowo.



Podstawowe założenia:

  • 14 pokoi gościnnych, 1 recepcja, 1 hol
  • 1 grzejnik w każdym pomieszczeniu

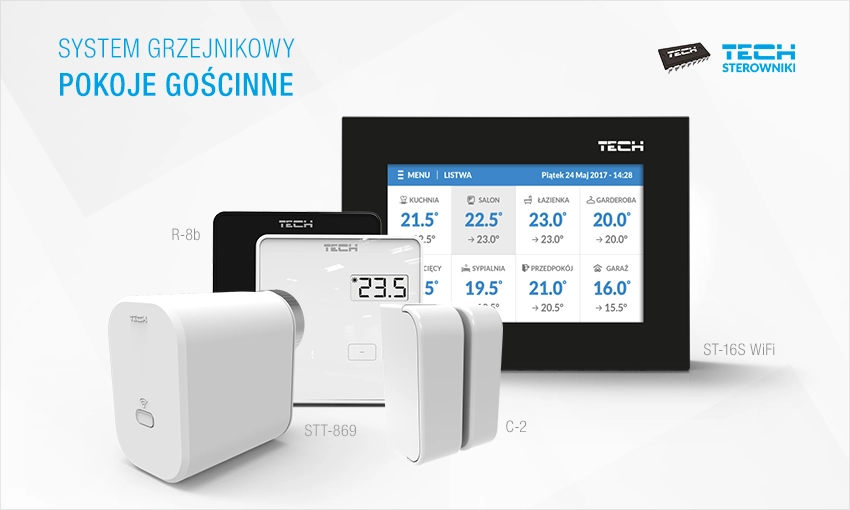

System grzejnikowy - pokoje gościnne

Gotowe zestawienie:

  • ST-16S WiFi (w zestawie ze sterownikiem znajduje się jeden czujnik temperatury)
  • 16 bezprzewodowych głowic termostatycznych STT-869
  • 15 bezprzewodowych regulatorów pokojowych R-8b
  • alternatywnie: 16 czujników otwarcia okna C-2



Link do konfiguracji



Goście oczekują odpowiedniego poziomu komfortu w pomieszczeniach, a temperatura jest jednym z ważnych czynników wpływających na ich samopoczucie. Właśnie dlatego tak dobrym rozwiązaniem jest montaż systemu ogrzewania grzejnikowego w obiektach komercyjnych. W tej przykładowej konfiguracji we wszystkich pokojach gościnnych, recepcji i holu zostały zamontowane na grzejnikach głowice termostatyczne, dzięki czemu w pomieszczeniach zawsze panuje optymalna temperatura. Właściciel z poziomu jednego urządzenia, regulatora ST-16S WiFi może czasowo obniżać temperaturę w pomieszczeniach na noc lub w czasie kiedy część pokoi pozostaje pustych. To gwarantuje oszczędności na kosztach ogrzewania.

Skonfiguruj własną wersję systemu zarządzania ogrzewaniem

Celem montażu systemu sterowania jest przede wszystkim idealna temperatura w pomieszczeniach i bezpieczna oraz oszczędna praca instalacji grzewczej. Inwestycja w sterowniki do zarządzania ogrzewaniem pozwoli różnicować temperaturę w zależności od typu pomieszczeń. Przykładowe zestawy to dopiero wstęp do całego spektrum możliwości, dzięki któremu możesz stworzyć system, który będzie działał prawidłowo w twoim domu/mieszkaniu. Konfigurator do bardzo praktyczne narzędzie, które pozwoli ci stworzyć dokładnie taki zestaw, który będzie najlepiej odpowiadał twoim aktualnym potrzebom.




Konfigurator możesz przetestować tutaj: https://www.techsterowniki.pl/konfigurator-systemow/typ
