Wirtualny sterownik bramy

Wirtualny sterownik bramy to urządzenie umożliwiające sterowanie i monitorowanie stanu bramy z poziomu centrali Sinum, z wykorzystaniem modułów MB-04 lub MB-04m. Możliwe jest także zintegrowanie sterownika z przyciskiem lub pilotem.

Schemat podłączenia

Opis urządzenia

Przekaźnik (wymagany) – urządzenie wyzwalające pełny ruch bramy (zamknięcie/otwarcie) lub zatrzymanie bramy w trakcie ruchu. Jest to podstawowe wejście sprzętowe sterownika, pozwalające na sterowanie bramą przez centralę Sinum. Rola tego przekaźnika może być pełniona przez jedno z wyjść przekaźnikowych dostępnych w modułach MB-04 lub MB-04m.

Przekaźnik (opcjonalny) – urządzenie wyzwalające częściowy ruch bramy, tzw. furtkę (uchylanie bramy). Większość sterowników bram ma dedykowane wejście do tego celu. Aby uzyskać funkcjonalność częściowego otwierania bramy w systemie Sinum, należy podłączyć odpowiedni przekaźnik do tego wejścia i wybrać go w ustawieniach. Rola tego przekaźnika może być pełniona przez wyjście przekaźnikowe modułów MB-04 lub MB-04m.

Czujnik otwarcia / wejście dwustanowe – czujnik krańcowy umieszczony w miejscu definiującym zamknięcie bramy. Jego konfiguracja umożliwia dodatkowe sterowanie bramą w konkretnym kierunku oraz pozwala monitorować stan bramy (otwarta, zamknięta, otwieranie, zamykanie) na widgecie w aplikacji. Rolę czujnika krańcowego może pełnić standardowy czujnik otwarcia okna (np. C2, C2n) lub wejście dwustanowe modułów MB-04/MB-04m, do którego podłączony jest kontaktron lub wbudowany czujnik zamknięcia bramy.

Wejście wyzwalające pełne otwarcie/zamknięcie – dodatkowe urządzenie (np. włącznik ścienny), pozwalające na otwarcie lub zamknięcie bramy. Można je podłączyć do wejścia dwustanowego w modułach MB-04 lub MB-04m i przypisać w ustawieniach sterownika.

Inteligentny przycisk / inteligentny pilot – umożliwia bezprzewodowe otwieranie i zamykanie bramy. Można przypisać pilot lub przycisk wraz z określoną akcją (np. pojedyncze kliknięcie, wielokrotne kliknięcie, przytrzymanie). Przykładowe kompatybilne urządzenia: BT-01, RC-05, RC-07.

Tworzenie wirtualnego sterownika bramy

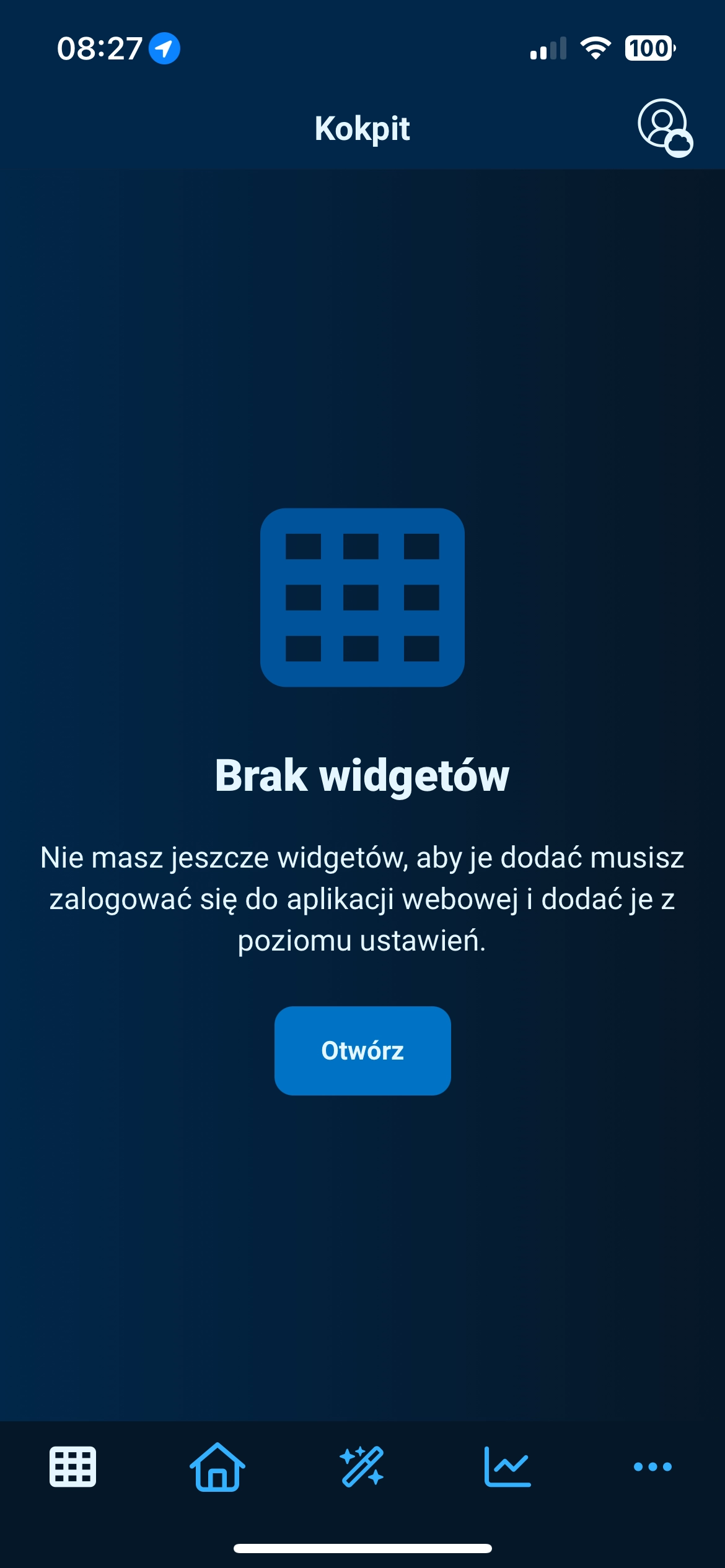

1. Kliknij ikonę trzech kropek w prawym dolnym rogu ekranu głównego.

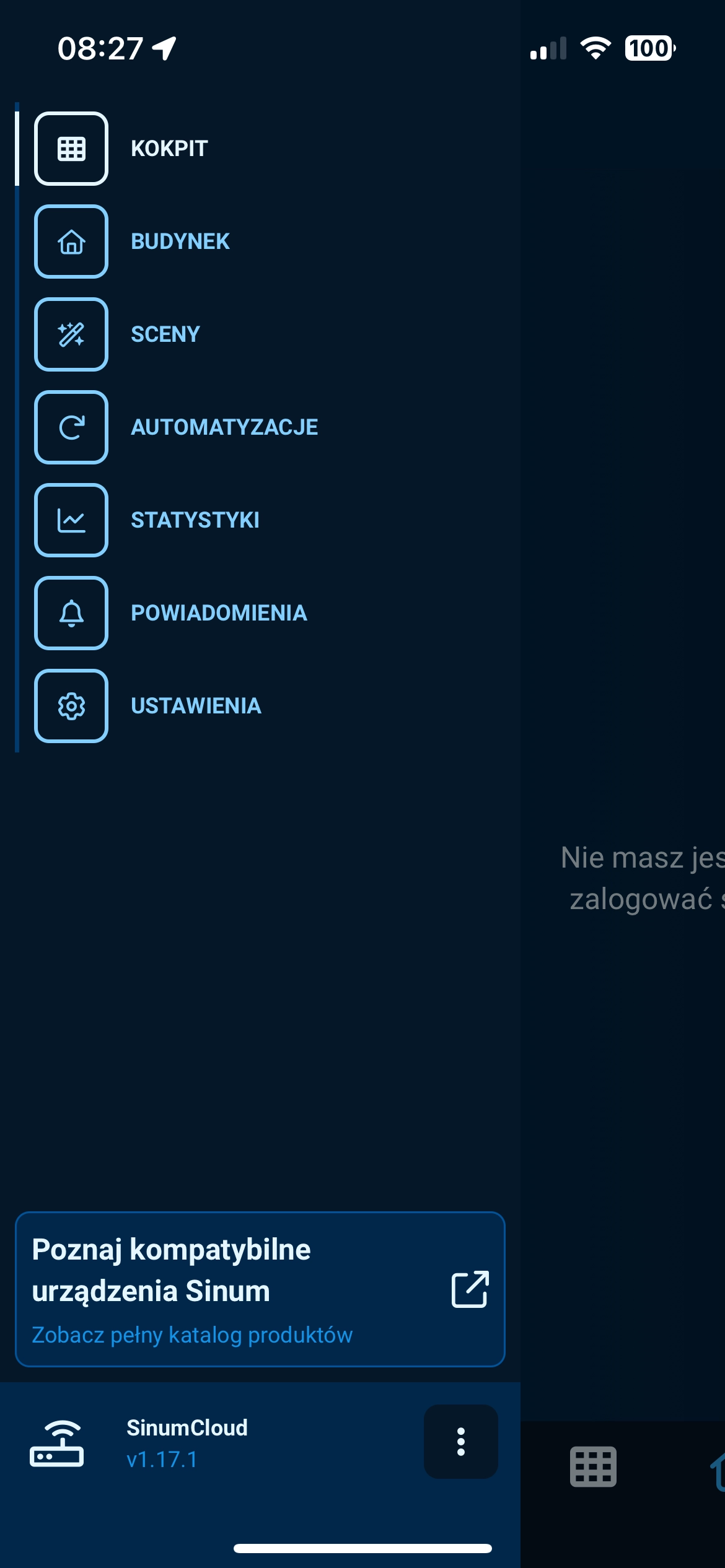

2. Przejdź do zakładki Ustawienia.

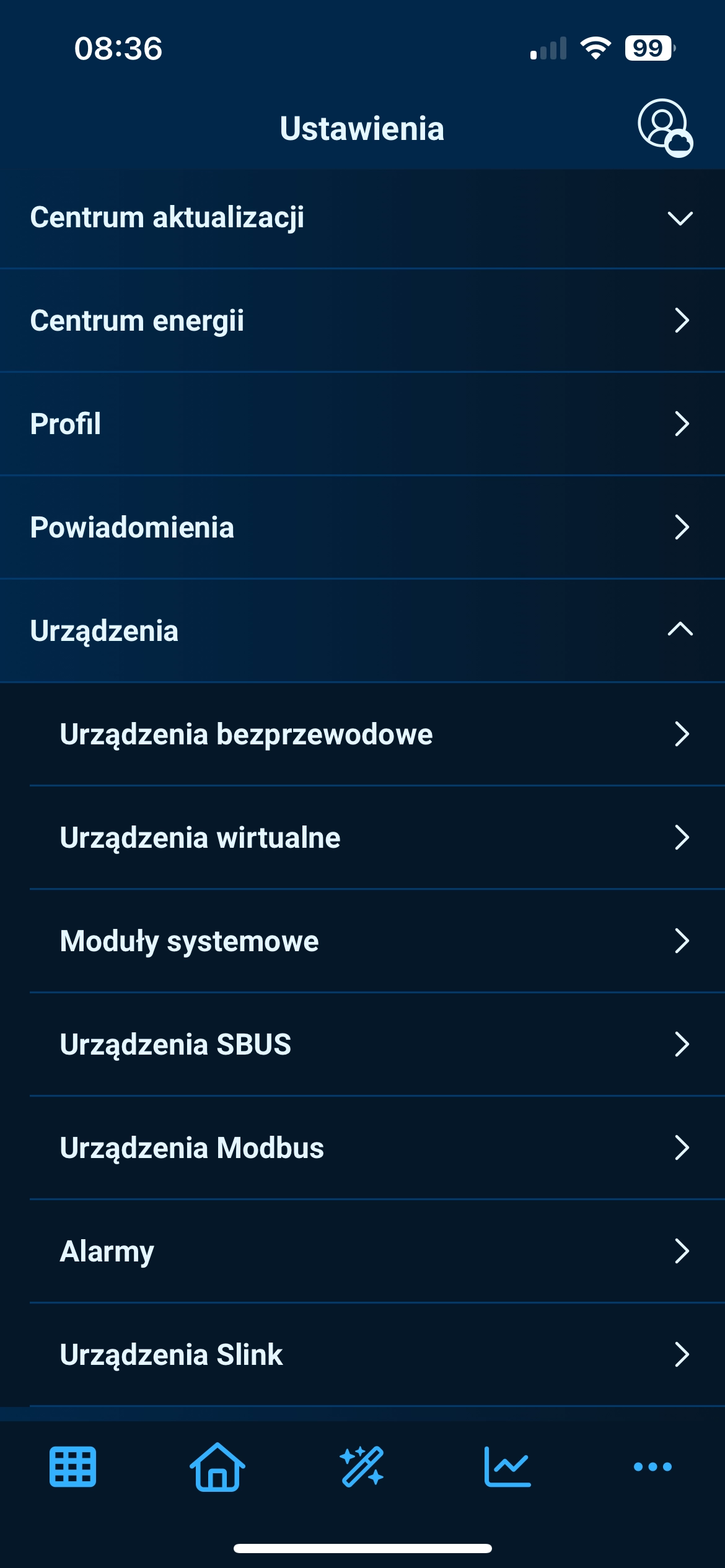

3. Wybierz Urządzenia → Urządzenia wirtualne.



4. Kliknij ikonę plusa w prawym dolnym rogu ekranu.



5. Wybierz typ urządzenia: Wirtualny sterownik bramy.



6. Wpisz nazwę urządzenia, np. Brama garażowa, i kliknij Dalej.



7. Wybierz typ bramy, dla której tworzysz wirtualny sterownik.



8. W sekcji Urządzenia wymagane wybierz przekaźnik do pełnego otwarcia/zamknięcia bramy.



9. W sekcji Urządzenia dodatkowe wybierz przekaźnik do częściowego sterowania bramą, czujnik oraz inteligentny przycisk (opcjonalnie).



10. Podczas dodawania inteligentnego przycisku lub pilota należy skonfigurować sposób otwierania oraz uchylania bramy. W tym celu kliknij ikonę ustawień przycisku bezprzewodowego, znajdującą się po prawej stronie kafelka.
11. Dodaj akcję dla całkowitego otwarcia lub zamknięcia bramy. Wybierz rodzaj akcji (kliknięcie lub przytrzymanie), określ liczbę kliknięć lub czas przytrzymania, a następnie kliknij „Dodaj”.






12. Dodaj akcję dla uchylenia bramy. Wybierz rodzaj akcji (kliknięcie lub przytrzymanie), określ liczbę kliknięć lub czas przytrzymania, a następnie kliknij „Dodaj”.
    Uwaga: Akcje nie mogą się na siebie nakładać – nie przypisuj tej samej liczby kliknięć ani tego samego czasu przytrzymania, co w przypadku całkowitego otwarcia lub zamknięcia bramy.






13. Kliknij Zapisz.

14. Jeśli chcesz przypisać urządzenie do konkretnego pomieszczenia, wybierz je i kliknij Zapisz. Jeśli nie, kliknij X w prawym górnym rogu ekranu.

15. Wirtualny sterownik bramy jest gotowy do użycia — możesz teraz sterować bramą zdalnie z poziomu aplikacji lub za pomocą inteligentnego przycisku.



Wygląd widgetu może się różnić w zależności od wybranego rodzaju bramy oraz skonfigurowanych urządzeń dodatkowych, takich jak przekaźnik do częściowego otwarcia bramy czy czujniki krańcowe.

Przykładowe wyglądy wirtualnego urządzenia bramy:

Przypisane:

• Przekaźnik do całkowitego zamknięcia lub otwarcia bramy




• Przekaźnik do całkowitego zamknięcia lub otwarcia bramy
• Krańcówka


• Przekaźnik do całkowitego zamknięcia lub otwarcia bramy
• Przekaźnik do uchylenia bramy




• Przekaźnik do całkowitego zamknięcia lub otwarcia bramy
• Przekaźnik do uchylenia bramy
• Krańcówka



Logika działania

Parametr Logika działania określa sposób reakcji bramy garażowej lub wjazdowej na kolejne impulsy sterujące wysyłane przez przekaźnik podłączony do centralki Sinum. Dostępne są dwa tryby pracy:

Pełna sekwencja działania

Brama realizuje pełną sekwencję krok po kroku:

otwieranie → stop (otwarta) → zamykanie → stop (otwarta) → otwieranie

Każdy impuls powoduje przejście do kolejnego etapu w cyklu.

Połowa sekwencji działania

Brama pracuje w uproszczonym cyklu:

otwieranie → stop (otwarta) → zamykanie → otwieranie

Każdy impuls powoduje przejście do kolejnego etapu w cyklu.
Jeżeli brama zostanie zatrzymana w trakcie zamykania, kolejny impuls powoduje natychmiastowe przejście do trybu otwierania (z pominięciem zatrzymania w trakcie zamykania).

Uwaga:
Prawidłowe ustawienie tego parametru, zgodnie z rzeczywistym działaniem sterownika bramy, jest kluczowe. Zapewnia to zgodność pomiędzy faktycznym położeniem bramy a stanem wyświetlanym w interfejsie użytkownika (widget).

Czas trwania pełnego otwarcia/zamknięcia

Parametr określa czas potrzebny na przejazd bramy z jednej skrajnej pozycji do drugiej, tj.:

• z pełnego otwarcia do pełnego zamknięcia lub

• z pełnego zamknięcia do pełnego otwarcia.

W przypadku, gdy czas otwierania i zamykania różni się, należy ustawić dłuższy z tych czasów.

Czas trwania częściowego otwarcia/zamknięcia

Parametr określa czas potrzebny na przejazd bramy w zakresie częściowego otwierania lub zamykania (funkcja uchylania).

Wartość tego parametru należy ustawić analogicznie jak w przypadku czasu trwania pełnego otwarcia/zamknięcia, z uwzględnieniem czasu potrzebnego na osiągnięcie żądanego poziomu uchylenia.
