Czujnik CR-01 — zasada działania i konfiguracja

Zasada działania czujnika

1. Czujnik CR-01 jest piroelektrycznym czujnikiem podczerwieni (PIR) wykrywającym zmiany promieniowania podczerwonego.

2. Obszar detekcji czujnika jest podzielony na 32 strefy.

3. Strefy detekcji są rozmieszczone pod kątem ±45° w każdym kierunku, zgodnie z diagramem.

4. Maksymalny teoretyczny zasięg detekcji czujnika wynosi 7 m w linii prostej od czujnika.

5. Maksymalny zasięg detekcji jest osiągany przy założeniu, że:

   • obiektem jest ciało ludzkie o wymiarach około 700 × 250 mm,

   • różnica temperatur pomiędzy obiektem a otoczeniem wynosi co najmniej 8°C.

6. Zmniejszenie różnicy temperatur lub mniejszy rozmiar obiektu powoduje zmniejszenie zasięgu detekcji.

Konfiguracja detekcji ruchu

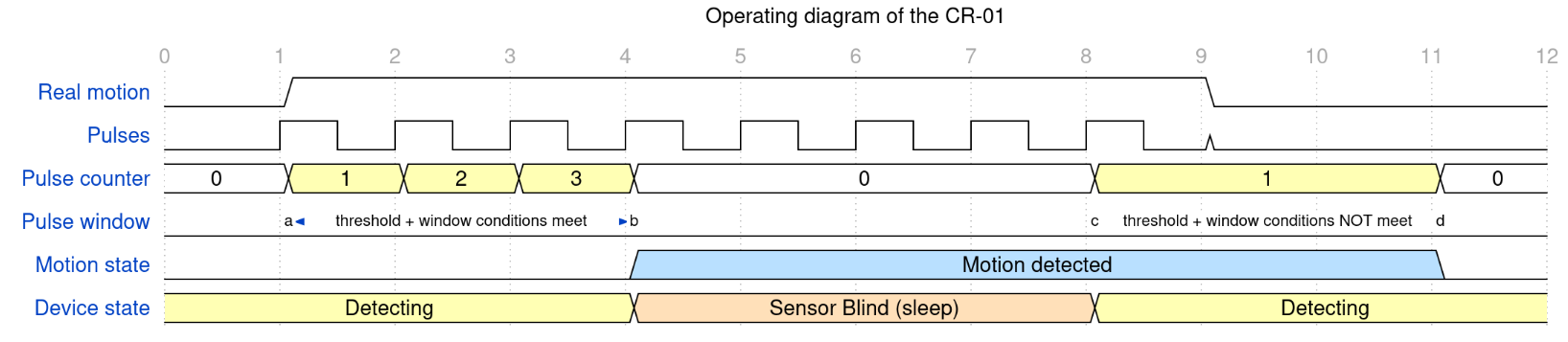

1. Czujnik zgłasza wykrycie ruchu w kolejnych strefach w postaci impulsów.

2. System Sinum umożliwia regulację czułości detekcji ruchu za pomocą dedykowanych parametrów.

3. Parametry dostępne są w ustawieniach czujnika (menu trzech kropek).



Czas bezwładności

1. Czas bezwładności określa okres, w którym po wykryciu ruchu czujnik przechodzi w tryb uśpienia i nie wykrywa kolejnych impulsów.

2. W czasie bezwładności czujnik utrzymuje aktywne aktualne zdarzenie ruchu.

3. Po zakończeniu czasu bezwładności czujnik ponownie analizuje otoczenie.

4. Jeżeli nie zostaną wykryte kolejne impulsy, czujnik zgłasza brak ruchu.

5. Dłuższy czas bezwładności wydłuża czas pracy baterii w środowiskach o dużej liczbie zdarzeń.

6. Dłuższy czas bezwładności wydłuża czas przejścia ze stanu ruchu do stanu braku ruchu.

Próg licznika

1. Próg licznika określa liczbę impulsów (przekroczonych stref), które muszą zostać wykryte, aby ruch został rozpoznany.

2. Wyższa wartość progu licznika powoduje obniżenie czułości detekcji.

3. Ruch musi przekroczyć większą liczbę stref, aby został uznany za ruch.

Okno czasowe

1. Okno czasowe określa czas, w którym musi zostać przekroczony próg impulsów.

2. Przekroczenie progu w określonym czasie powoduje rozpoznanie ruchu w obszarze detekcji.

3. Wyższa wartość okna czasowego zwiększa czułość detekcji.

4. Umożliwia to wykrywanie obiektów poruszających się wolniej pomiędzy strefami.

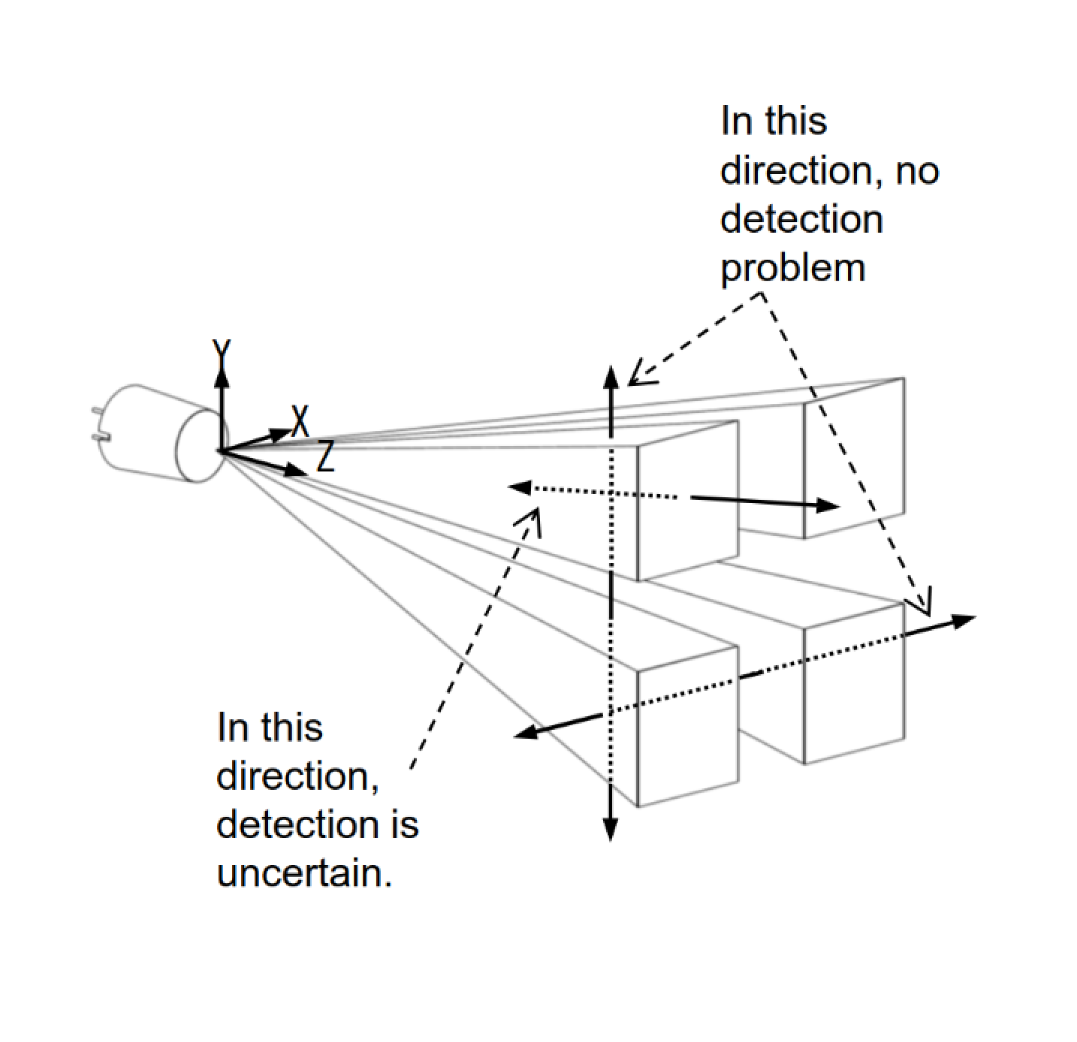

Kierunek montażu

1. Czujnik należy zamontować zgodnie z diagramem detekcji.

2. Przewidywany kierunek ruchu obiektu powinien odpowiadać osi X lub osi Y.

3. Ruch w kierunku czujnika i od czujnika (oś Z) może nie zostać wykryty.

Ograniczenia detekcji

1. Czujnik nie wykrywa ruchu w przypadku braku ruchu.

2. Czujnik nie wykrywa ruchu w przypadku braku zmiany temperatury źródła ciepła.

3. Czujnik może wykrywać źródła ciepła inne niż ciało ludzkie.

4. Skuteczność i niezawodność detekcji zależy od rzeczywistych warunków pracy.

Przykładowe sytuacje zakłócające detekcję

1. Czujnik może wykrywać ruch w wyniku działania:

   • małych zwierząt wchodzących w obszar detekcji,

   • światła słonecznego, żarówek, reflektorów samochodowych lub silnych wiązek światła skierowanych na czujnik,

   • nagłych zmian temperatury spowodowanych nawiewem z systemów HVAC lub parą z nawilżaczy.

   • czujnik skierowany na grzejnik może wykrywać fałszywy ruch ze względu na działanie czujnika podczerwieni.

2. Czujnik może mieć ograniczoną skuteczność detekcji w przypadku:

   • obecności szkła, akrylu lub podobnych materiałów pomiędzy obiektem a czujnikiem,

   • braku ruchu lub bardzo szybkich ruchów źródła ciepła w obszarze detekcji.
