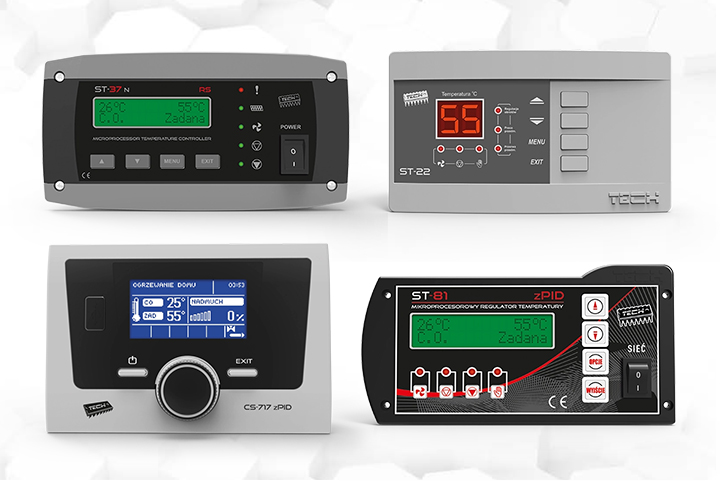

Najczęstsze problemy związane z pracą sterowników kotłowych

Sterowniki do kotłów   |   TECH   |   18.10.2016


Wraz z początkiem października i spadkiem temperatury na zewnątrz zazwyczaj zaczynamy intensywniej ogrzewać pomieszczenia w naszym domu. Jeśli jesteśmy posiadaczami kotła grzewczego, wyposażonego w inteligentną automatykę to z pewnością jego praca będzie sprawniejsza i ekonomiczniejsza. W razie wystąpienia niespodziewanej awarii warto jednak wiedzieć jak określić jej przyczynę i przywrócić prawidłowe działanie sterownika. Dziś, na łamach naszego bloga prezentujemy 8 najczęściej spotykanych alarmów oraz usterek związanych z pracą sterowników do kotłów, z którymi możemy mieć do czynienia w okresie grzewczym. Fachowych porad na temat prawdopodobnych przyczyn awarii oraz sposobów ich diagnozowania udziela dział serwisowy firmy TECH Sterowniki.

Podstawowe pojęcia

Dla zrozumienia najważniejszych kwestii dotyczących obsługi sterowników do kotłów ważna jest znajomość 3 terminów związanych z ich pracą, które definiujemy poniżej.



1. Praca ręczna – każdy sterownik firmy TECH jest wyposażony w funkcję „praca ręczna”, która jest dostępna w menu podstawowym.

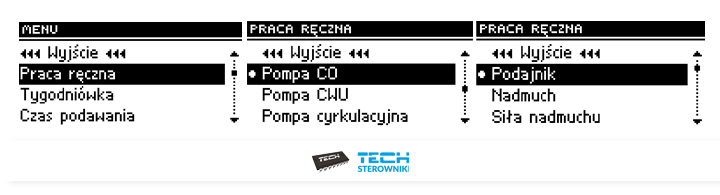

Ustawienia sterownika w trybie pracy ręcznej
Ustawienia sterownika w trybie pracy ręcznej

Jeżeli jedno z urządzeń podłączonych do sterownika nie działa w trybie pracy automatycznej, podstawową czynnością, którą należy wykonać jest wejście do menu i próba uruchomienia urządzenia w celu diagnozy. Jeżeli urządzenie działa w trybie pracy ręcznej (np. wentylator) to prawdopodobnie zarówno sterownik, jak i urządzenie są sprawne, a problem tkwi w ustawieniach. Jeżeli nie potrafimy samodzielnie rozwiązać problemu, możemy skorzystać z funkcji „ustawienia fabryczne”, którą opisujemy w następnym punkcie.



2. Ustawienia fabryczne – każdy sterownik firmy TECH jest wyposażony w funkcję „ustawienia fabrycznie”, dostępną w menu podstawowym.

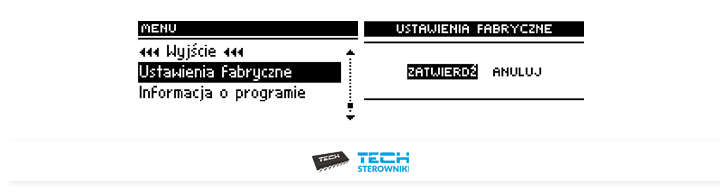

Przywracanie urządzenia do ustawień fabrycznych
Przywracanie urządzenia do ustawień fabrycznych

Po zatwierdzeniu funkcji “ustawienia fabryczne” zostają przywrócone wszystkie ustawienia, które zostały zmienione przez użytkownika od momentu załączenia stanu fabrycznego, np. konfiguracje pracy pomp, nastawy pracy podajnika wentylatora itp.



3. Podłączenie urządzenia na „krótko” – każde urządzenie wykonawcze (np. pompa obiegowa, wentylator, podajnik paliwa) podłączone do sterownika firmy TECH jest zasilane napięciem 230 V. Można je załączyć bezpośrednio do gniazdka (np. za pomocą kabla zasilacza komputerowego), w celu sprawdzenia jego działania.

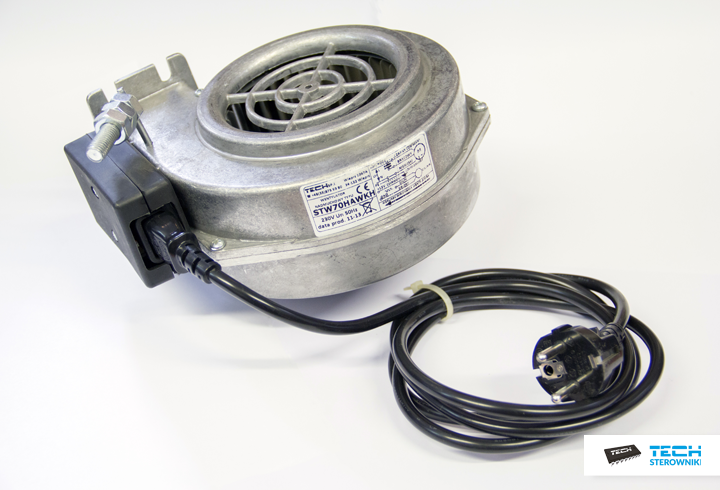

Podłączenie urządzenia na krótko (za pomocą kabla)
Podłączenie urządzenia na krótko (za pomocą kabla)

Często spotykane alarmy oraz usterki

Poniżej prezentujemy najczęstsze problemy, z którymi możemy mieć do czynienia w trakcie obsługi sterowników kotłowych. Jakie czynności możemy wykonać samodzielnie, by przywrócić prawidłowe działanie sterownika, a kiedy musimy skorzystać z pomocy serwisu? Dowiecie się z dalszej części artykułu.



1. Czujnik temperatury uszkodzony



Alarm związany z brakiem odczytu informacji z czujnika (czujnik nie musi być uszkodzony).



Możliwe przyczyny i sposoby diagnozy:

  • sprawdzić, czy czujnik jest prawidłowo podłączony

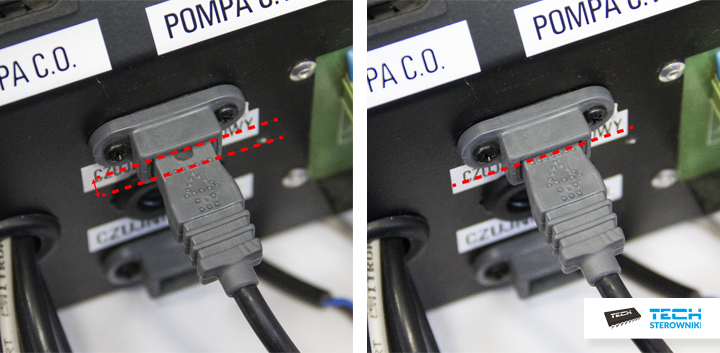

    Nieprawidłowe/prawidłowe podłączenie czujnika
    Nieprawidłowe/prawidłowe podłączenie czujnika
  • jeżeli czujnik jest przedłużany, należy sprawdzić jakość połączenia (zalecane połączenie lutowane)
  • sprawdzić, czy przewód nie jest uszkodzony mechanicznie (w szczególności dotyczy to czujnika podajnika, ponieważ często przewód zostaje przetopiony)
  • w celu sprawdzenia poprawności działania czujnika można zamienić czujniki miejscami (np. czujnik cwu z czujnikiem podajnika)
  • jeżeli istnieje taka możliwość, można sprawdzić oporność czujnika. W temperaturze pokojowej powinna ona wynosić ~ 2k Ω dla czujnika temperatury, a dla czujnika temperatury spalin ~ 1k Ω.



2. Temperatura mosfet za wysoka



Alarm związany z przegrzewaniem układu sterowania wentylatorem.



Możliwe przyczyny i sposoby diagnozy:

  • mocno zabrudzony wentylator
  • uszkodzony wentylator (np. zatarte łożyska)
  • kondensator wentylatora stracił swoją pojemność (taki kondensator można wymienić we własnym zakresie)

Jeżeli po wykluczeniu powyższych czynników problem wciąż występuje, wtedy jego przyczyną mogą być uszkodzone elementy w sterowniku. W takiej sytuacji konieczna jest naprawa urządzenia w serwisie.



3. Podajnik zablokowany / błąd hallotronu



Alarm związany z brakiem odczytu sygnału z czujnika hallotronu, który sprawdza pozycję szuflady (tłoka)

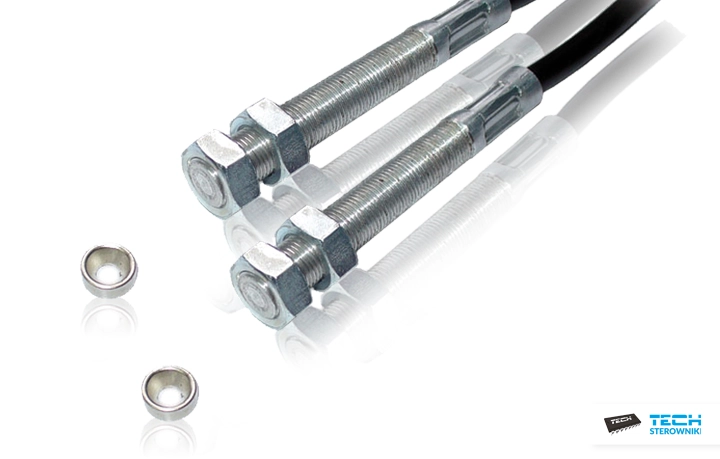

Czujnik Halla do kotłów z podajnikiem tłokowym
Czujnik Halla do kotłów z podajnikiem tłokowym



Możliwe przyczyny i sposoby diagnozy:



Jeżeli nie działa wyłącznie podajnik to przyczyną awarii może być jedna z trzech poniższych sytuacji:

  • podajnik zablokowany mechanicznie – można sprawdzić w trybie pracy ręcznej czy można go załączyć. Jeżeli silnik nagrzewa się i buczy to najprawdopodobniej wystąpiła blokada mechaniczna. Zaleca się kontakt z fachowcami z punktu serwisowego kotła.
  • uszkodzony silnik motoreduktora – jeżeli silnik w pracy ręcznej nie wydaje żadnych odgłosów to można go podłączyć w celu sprawdzenia „na krótko
  • przestawiony czujnik hallotronu – prawidłowe ustawienie czujnika przedstawia poniższe zdjęcie

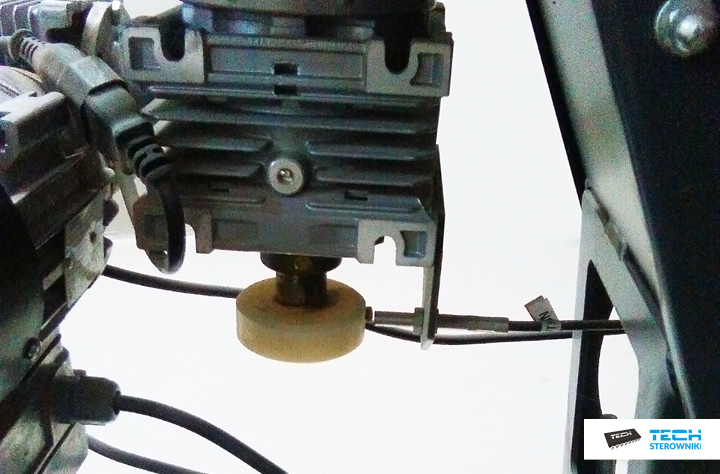

Ustawienie czujnika hallotronu przy przekładni
Ustawienie czujnika hallotronu przy przekładni

4. Nie działa wentylator i podajnik w trybie pracy automatycznej



Jeśli nie działa zarówno wentylator, jak i podajnik w trybie pracy automatycznej to w pierwszej kolejności należy sprawdzić, czy urządzenia można załączyć w trybie pracy ręcznej.



Możliwe przyczyny i sposoby diagnozy:

  • rozwarty termik – każdy sterownik firmy TECH jest wyposażony w termik bimetaliczny, który w zależności od typu sterownika wyłącza podajnik i wentylator w temperaturze 85-95°C. Po obniżeniu temperatury o kilka stopni, urządzenia powinny zacząć działać.
  • uszkodzony lub źle podpięty termik – należy sprawdzić, czy termik jest podłączony prawidłowo (informacja może być zawarta w DTR sterownika lub kotła). Jeżeli upewnimy się, że termik jest podłączony prawidłowo, możemy sprawdzić poprawność działania robiąc w jego miejsce zworkę.

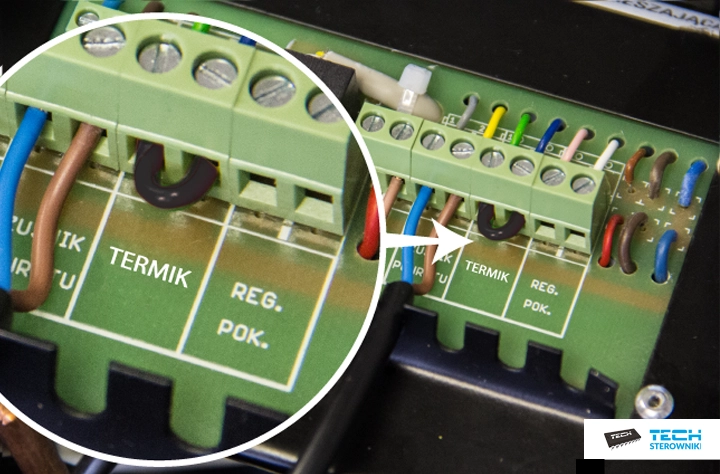

Zworka

Jeżeli po podłączeniu zworki uda się uruchomić podajnik i nadmuch, należy wymienić termik na nowy.



5. Nie działa wentylator w pracy automatycznej – podajnik działa



Wentylator nie załącza się w trybie pracy automatycznej.



Możliwe przyczyny i sposoby diagnozy:

  • należy sprawdzić w menu „praca ręczna” czy można uruchomić wentylator
  • jeśli wentylator działa poprawnie to przyczyną nieprawidłowości w działaniu jest jedno z ustawień np. załączony regulator pokojowy



Jeżeli wentylator w pracy ręcznej nie działa to przyczyną może być:

  • uszkodzony wentylator – można urządzenie podłączyć „na krótko
  • wybity termik STB – jeżeli kocioł jest zamontowany w układzie zamkniętym to może posiadać termik STB, który działa jako dodatkowe zabezpieczenie i wyłącza wentylator w temperaturze 85- 95°C. W zależności od modelu kotła zabezpieczenie należy zresetować ręcznie.

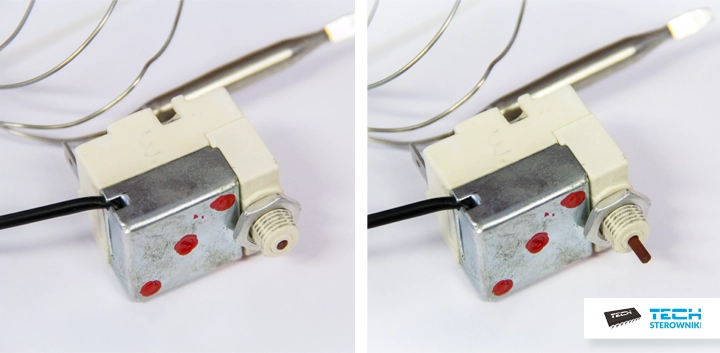

Termik STB niewybity/wybity
Termik STB niewybity/wybity



6. Nie działa pompa CO



Sterownik nie załącza pompy obiegowej CO.



Możliwe przyczyny i sposoby diagnozy:

  • należy sprawdzić w menu praca ręczna czy można załączyć pompę CO



Jeżeli pompa działa poprawnie to prawdopodobną przyczyną usterki jest jedno z ustawień np.:

I niewłaściwy tryb pracy pomp (załączony tryb letni)
II załączony regulator pokojowy
III nie został osiągnięty próg załączania pompy na czujniku CO (należy sprawdzić informacje znajdujące się w instrukcji obsługi sterownika).



Jeżeli nie mamy pewności, czy konfiguracja jest prawidłowa możemy przywrócić urządzeniu ustawienia fabryczne.



Jeżeli pompa w pracy ręcznej nie działa, przyczyną może być:

  • uszkodzona pompa – należy wymienić lub naprawić pompę
  • uszkodzony sterownik – należy skontaktować się z serwisem firmy TECH Sterowniki.



7. Pompa CWU w trybie letnim się nie wyłącza



Pompa w trybie letnim domyślnie jest złączona na stałe i nie wyłącza się mimo osiągnięcia zadanej temperatury CWU. Zapobiega to przegrzewaniu się kotła w tym trybie.



Możliwe przyczyny i sposoby diagnozy:

  • zmienić ustawienie „POMPA CWU LATO” na „wyłącz” (jeżeli chcemy, aby pompa w trybie letnim wyłączała się zgodnie z zadaną CWU). Takie ustawienie jest dostępne w menu „Serwis”.



8. Nie działa pompa CWU



Sterownik nie załącza pompy CWU.



Możliwe przyczyny i sposoby diagnozy:

  • należy sprawdzić w menu praca ręczna czy można załączyć pompę CWU



Jeśli pompa działa poprawnie, prawdopodobną przyczyną awarii jest jedno z ustawień np.:

  • niewłaściwy tryb pracy pomp (załączony tryb ogrzewanie domu)
  • temperatura CO jest niższa niż aktualna CWU
  • nie został osiągnięty próg załączania pompy na czujniku CO (należy sprawdzić instrukcję obsługi sterownika).



Jeżeli nie mamy pewności, czy konfiguracja jest prawidłowa to możemy przywrócić urządzeniu ustawienia fabryczne.



Jak mówi kierownik serwisu p. Zbigniew Mitoraj:

Użytkownicy naszych sterowników popełniają dwa podstawowe błędy.Po pierwsze, w okresie gdy nie używają kotła zapominają o wypięciu wtyczki zasilającej z sieci elektrycznej – w tym okresie jest najwięcej wyładowań atmosferycznych, które mogą uszkadzać nasze urządzenia. Po drugie zbyt późno wykonują przeglądy przed sezonem grzewczym.



To często prowadzi do awarii. Czasami problemy są na tyle poważne, że jedynie osoba, która ma odpowiednią wiedzę i doświadczenie może je rozwiązać. Innym razem wystarczy zmienić konkretne parametry pracy sterownika kotłowego czy przywrócić ustawienie fabryczne, by urządzenie zaczęło działać prawidłowo.



Problemy związane z pracą sterowników firmy TECH można zgłaszać zarówno w okresie trwania gwarancji, jak i po jej zakończeniu. Zgłoszenia serwisowe są przyjmowane od poniedziałku do piątku w godzinach od 7.00 do 16.00. Odpowiedzi na pytania związane z działaniem lub serwisem urządzeń firmy TECH Sterowniki można uzyskać kontaktując się z pracownikami serwisu telefonicznie, pod numerem telefonu: +48 33 875 93 80 albo wysyłając wiadomość za pomocą formularza kontaktowego, znajdującego się na stronie: https://www.techsterowniki.pl/pl/serwis/zgloszenia-serwisowe/ lub bezpośrednio na adres mailowy: serwis@techsterowniki.pl.
