ST-521 Panel D

Panel sterowania dopuszkowy 5’’ do pompy ciepła

Panel sterujący ST-521 to dotykowy panel o przekątnej 5 cali, przeznaczony do wygodnego sterowania pracą pompy ciepła. Jego elegancki, dopuszkowy design sprawia, że idealnie komponuje się z wnętrzem nowoczesnego domu.

Jako intuicyjne centrum zarządzania systemem pompy ciepła, które łączy funkcjonalność z estetyką wykonania. Umożliwia wygodne sterowanie wszystkimi kluczowymi parametrami pompy, prezentując dane w przejrzysty i czytelny sposób. Wyświetlacz TFT, czuły ekran dotykowy oraz logiczne menu sprawiają, że codzienna obsługa staje się szybka, łatwa i przyjazna użytkownikowi.

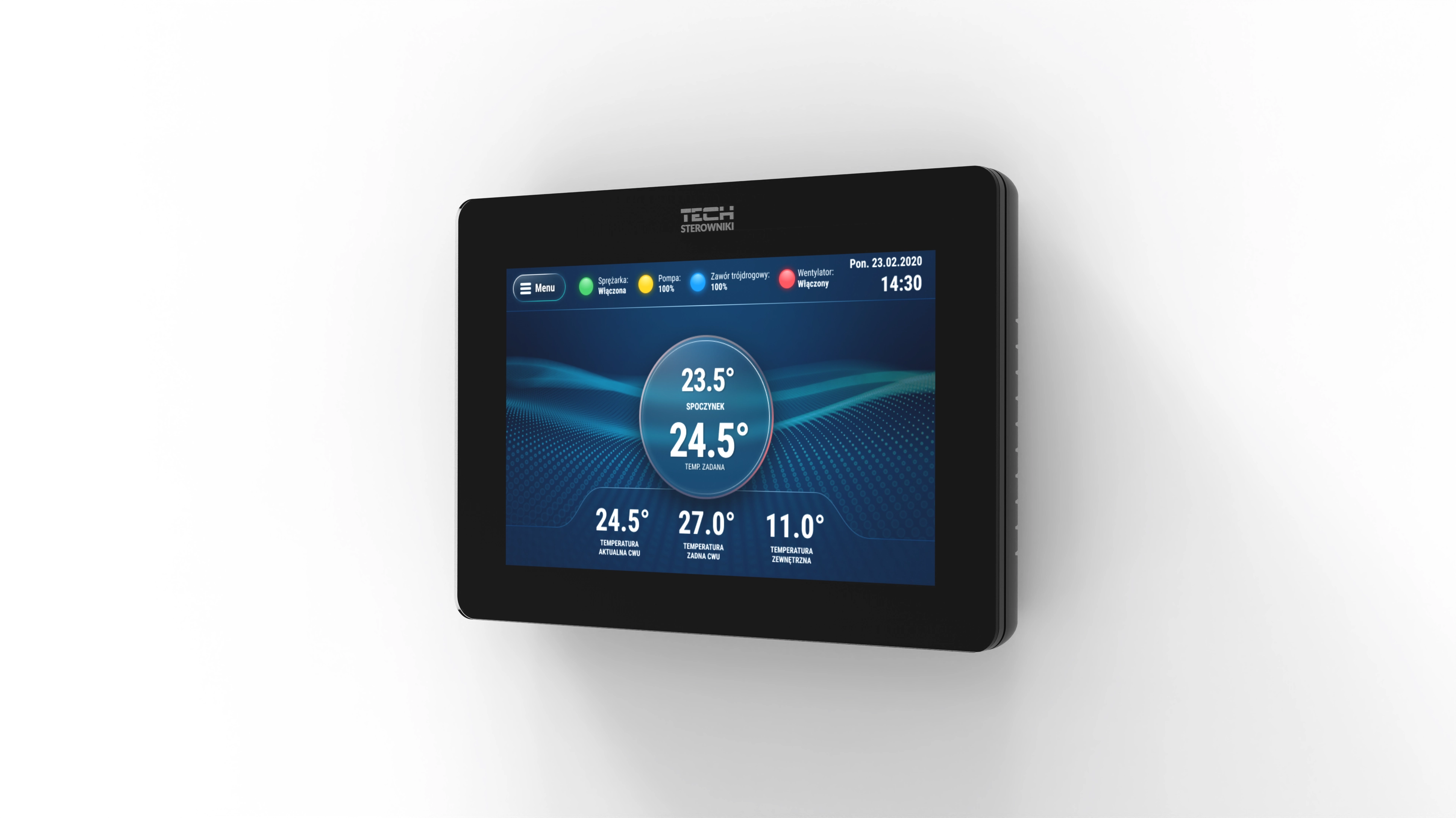

Panel sterowania wersja nadtynkowa

Wersja dopuszkowa panelu sterowania została zaprojektowana z myślą o łatwym i szybkim montażu. Wyposażona w nowoczesny, dotykowy wyświetlacz TFT o przekątnej 5'', umożliwia intuicyjne sterowanie całym systemem grzewczym.

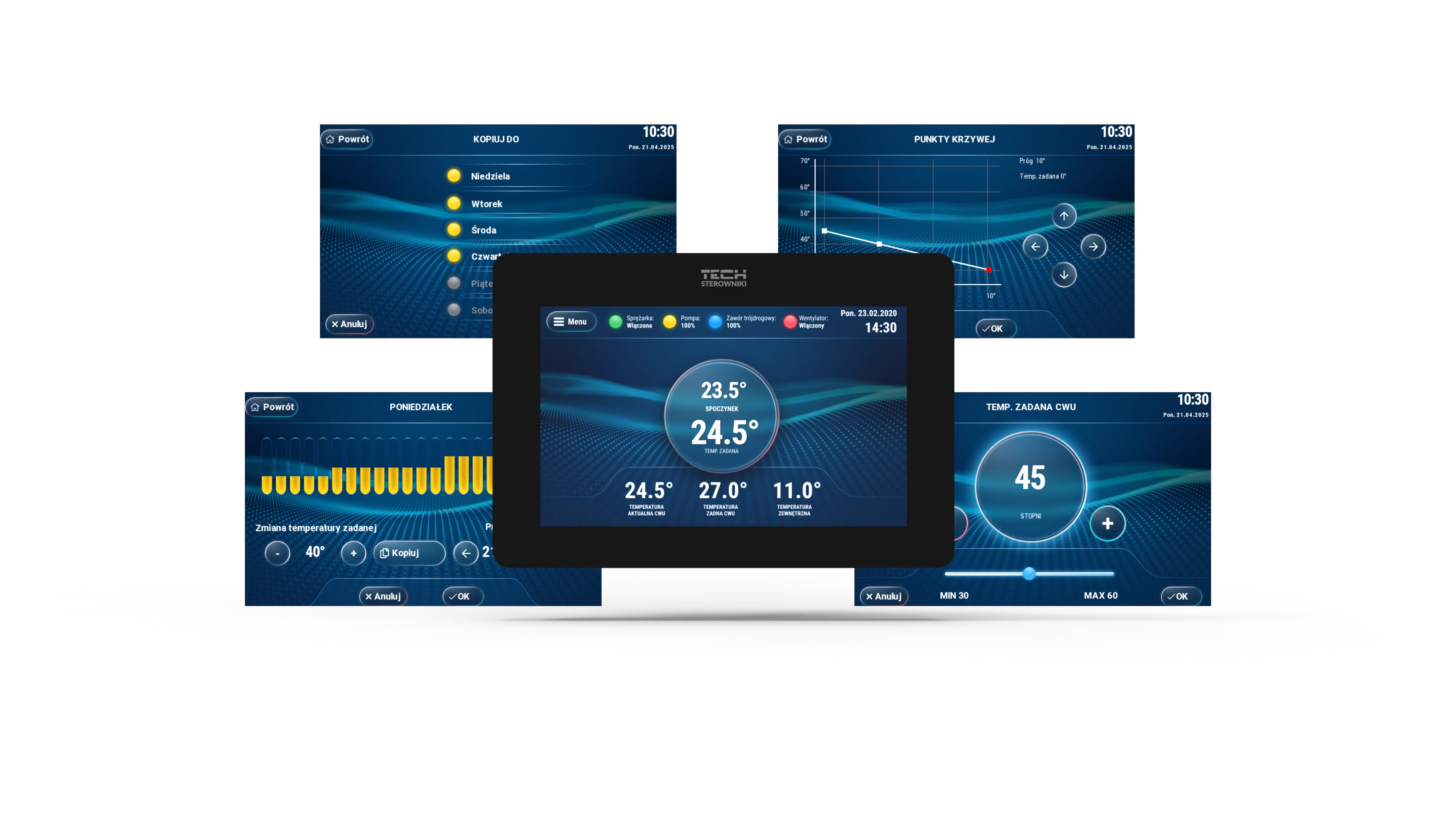

Interfejs użytkownika został zaprojektowany w sposób przejrzysty i funkcjonalny. Ekran główny w trybie czuwania prezentuje bieżące oraz zadane temperatury dla kotła i CWU, co umożliwia szybki podgląd najważniejszych parametrów.
Dostępne są również widoki odpowiadające za poszczególne obszary instalacji – takie jak ekran ogrzewania domu, zawór ochrony powrotu, sterowanie kotłem oraz ekran ustawień, gdzie można dostosować parametry pracy systemu do indywidualnych potrzeb.
Dzięki nowoczesnej estetyce obudowy wersja nadtynkowa doskonale sprawdza się w pomieszczeniach technicznych i użytkowych.

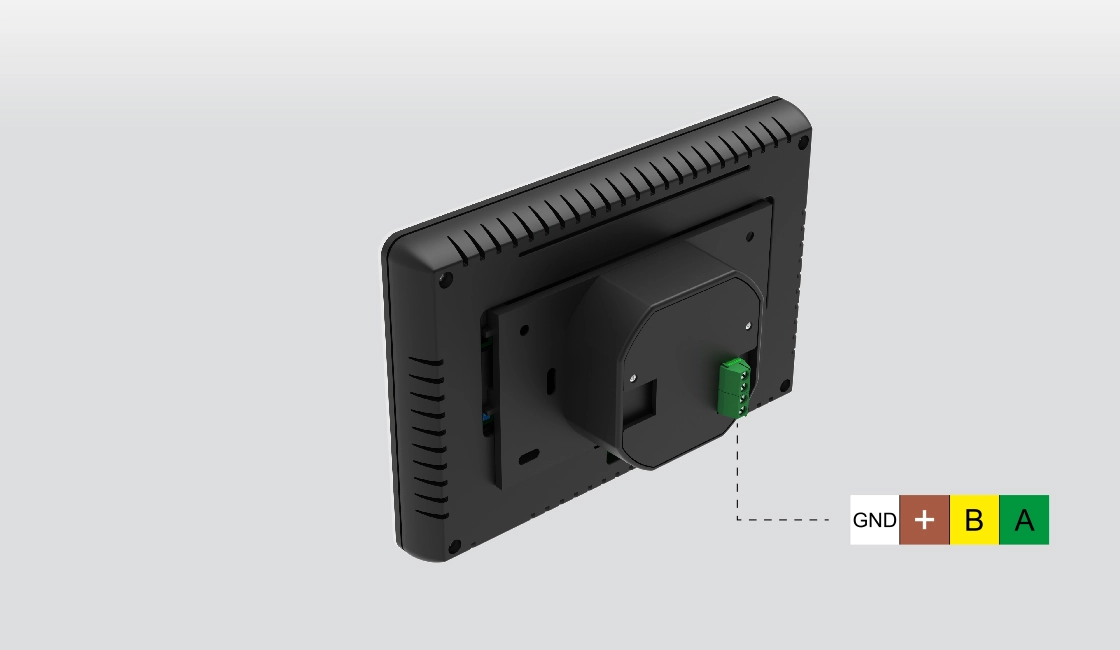

Podłączenie i komunikacja

Panel komunikuje się z modułem wykonawczym za pośrednictwem przewodowego połączenia RS, zapewniając stabilną i szybką wymianę danych. Złącze jest umieszczone z tyłu urządzenia, umożliwiając łatwe poprowadzenie przewodu wewnątrz ściany. Instalacja nie wymaga dodatkowego zasilania – komunikacja i zasilanie odbywają się poprzez jedno wspólne połączenie.

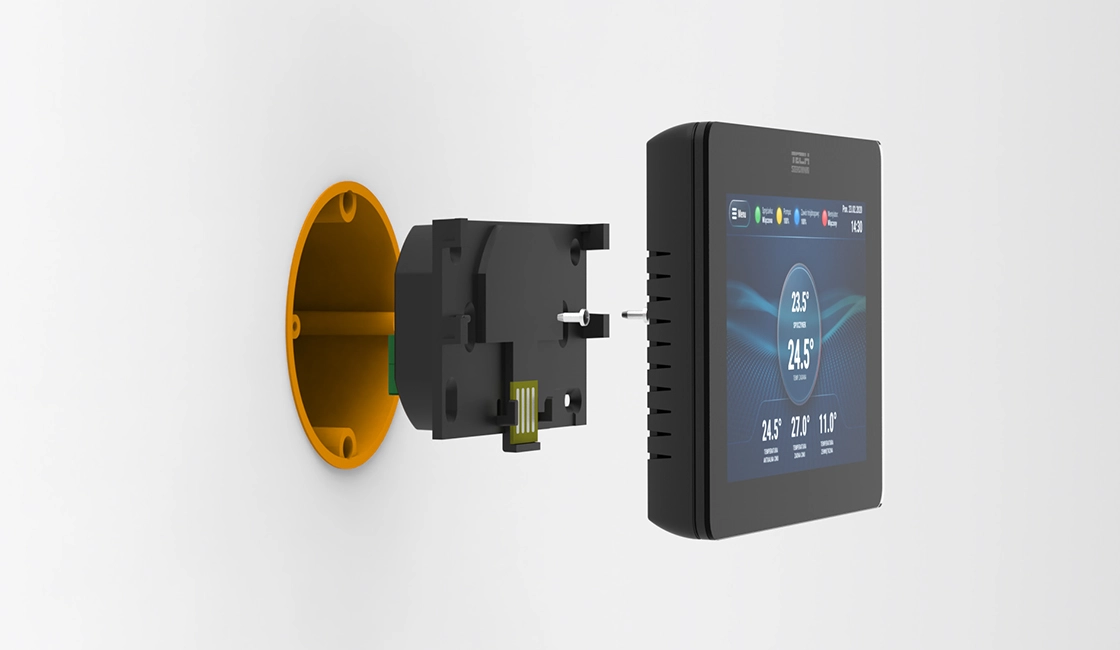

Montaż

Panel sterowania w wersji dopuszkowej przeznaczony jest do szybkiego montażu. Urządzenie instaluje się bezpośrednio w puszce elektrycznej za pomocą dedykowanego uchwytu lub wspornika. Taka forma montażu sprawia, że panel jest łatwo dostępny serwisowo, a jego instalacja nie wymaga specjalistycznych narzędzi.

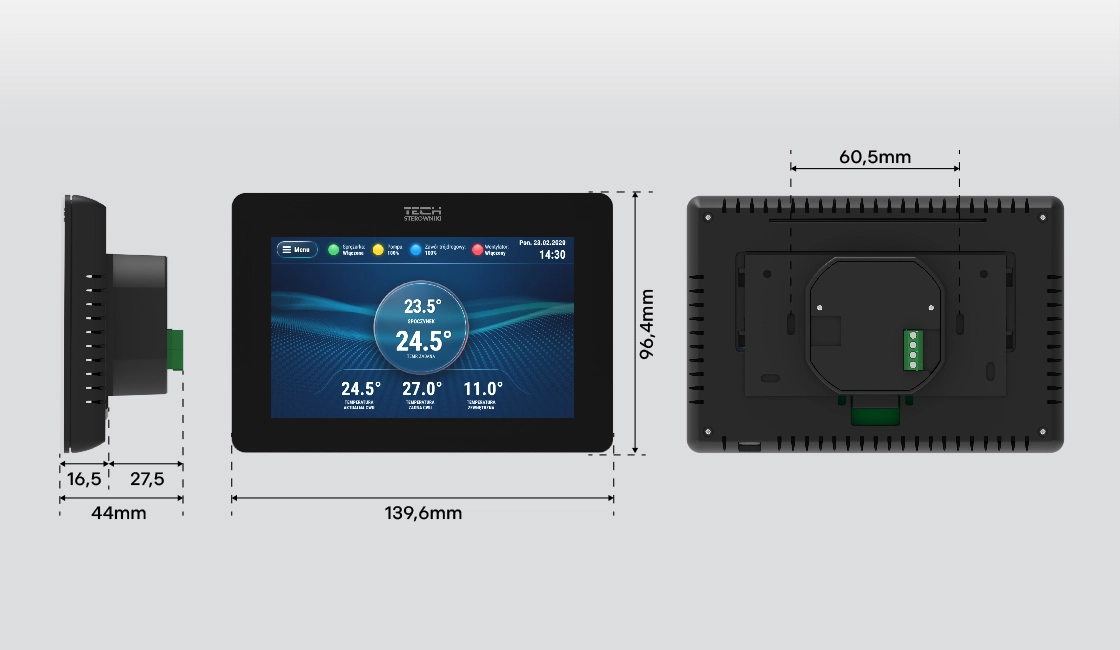

Wymiary urządzenia

Panel sterowania w wersji podtynkowej został zaprojektowany w sposób kompaktowy, umożliwiający wygodny montaż oraz estetyczne wkomponowanie w każdą przestrzeń.

Szczegóły wymiarów:
Wymiary: 139,6 x 96,4 x 16,6 mm
Część montażowa: 135,86 x 90,66 mm
Wymiar wyświetlacza: 108x65 mm
Typ montażu: podtynkowy

Opcje w zestawie

Moduł wykonawczy dostarczany jest w zestawie z panelem kontrolnym, który odpowiada za intuicyjne zarządzanie systemem. W zależności od preferencji montażowych, użytkownik może wybrać jedną z dwóch wersji:

• Panel nadtynkowy – idealny do szybkiego montażu bez ingerencji w strukturę ściany

• Panel dopuszkowy – dyskretne i eleganckie rozwiązanie montowane w puszce instalacyjnej
