Nowa seria sterowników do zarządzania podłogówką i grzejnikami

Systemy do sterowania ogrzewaniem podłogowym

Przypomnijmy, że do tej pory dostępnych było 5 serii sterowników do zarządzania podłogówką:

• seria 5 (przewodowa, 8 stref),
• seria 7 (przewodowa, 8 stref, możliwość zdalnego nadzoru),
• seria 8 (bezprzewodowa, 8 stref, z opcją zdalnej kontroli),
• seria 9 (przewodowa, 8 stref, możliwość zarządzania przez internet),
• seria 10 (przewodowa, 10 stref).

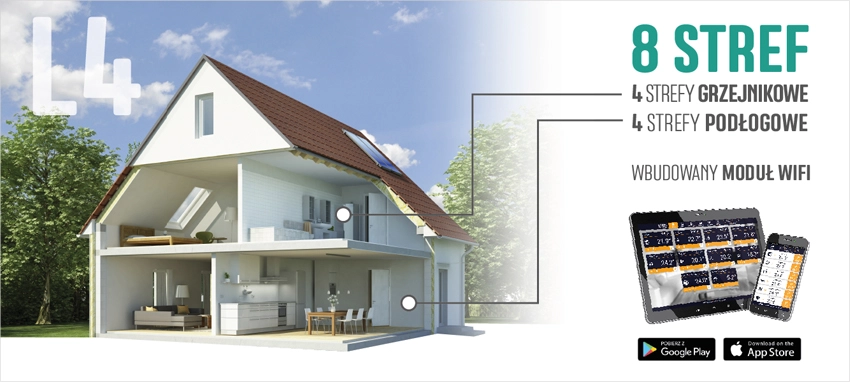

Nowa bezprzewodowo-przewodowa seria 4 to system, który przeznaczony jest do obsługi dwóch typów ogrzewania: grzejnikowego i podłogowego. Urządzeniem głównym jest listwa L-4, która pozwala na sterowanie łącznie 8 strefami, w tym:

• 4 strefami z zamontowanym ogrzewaniem podłogowym.
• 4 strefami z zamontowanym ogrzewaniem grzejnikowym.

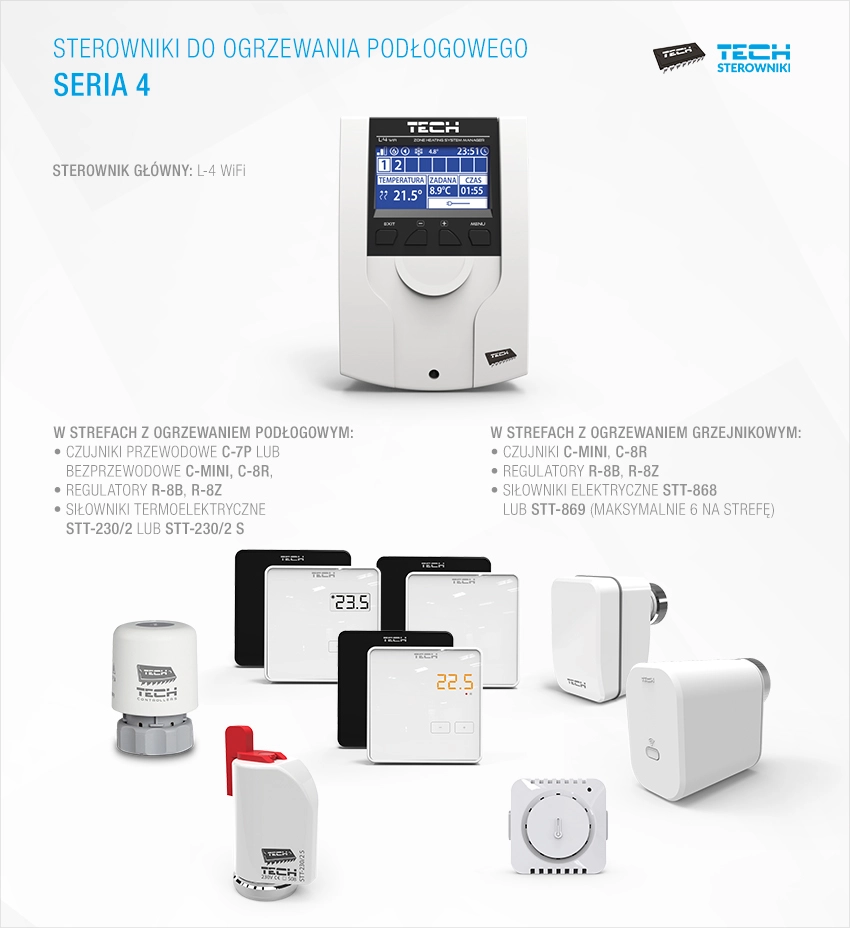

Najważniejsze elementy nowej serii sterowników

Serce systemu stanowi listwa L-4 WiFi. Niewielkich rozmiarów sterownik przeznaczony jest do zarządzania 8 strefami. Urządzenie posiada wbudowany moduł WiFi, więc użytkownik może sterować systemem zdalnie bez konieczności zakupu kolejnych urządzeń. Sterownik jest wykonany z materiałów solidnych i odpornych na działanie temperatur.

Wygląd ekranu sterownika również można dopasować do swoich potrzeb, korzystając z jednego z trzech wariantów:

• WiFi – wyświetlana jest nazwa połączonej sieci oraz siła sygnału,
• strefy – informacje dotyczące aktualnych i zadanych wartości w strefach,
• styki dodatkowe – informacje o stykach dodatkowych sterowanych tygodniowo.

Użytkownik może ustawić także kontrast i jasność wyświetlacza, jasność ekranu w czasie wygaszania, czas bezczynności, po którym sterownik przechodzi w stan wygaszenia ekranu, język.

Kolejnym elementem są urządzenia przeznaczone do montażu w strefach: czujniki lub regulatory. W przypadku stref 1-4 użytkownik może wybierać między urządzeniami przewodowymi a bezprzewodowymi. Sterownik główny jest wyposażony w 4 wyjścia przekaźnikowe do sterowania przewodowymi siłownikami podłogowymi. Dodatkowo można wysterować przewodowe zawory podłogowe za pomocą bezprzewodowego modułu wykonawczego MW-1. W pozostałych strefach użytkownik może korzystać jedynie z urządzeń bezprzewodowych.

Rozbudowa systemu

Sterownik główny posiada styk beznapięciowy, dzięki czemu możliwe jest sterowanie dodatkowym urządzeniem grzewczym lub pompą. Do systemu można także podłączyć do 8 modułów bezprzewodowych MW-1 lub MW-1 230V sterowanych strefowo według temperatury lub tygodniowo (przykładowo do obsługi siłowników termoelektrycznych w strefach do 5 do 8 lub pompy czy styku do kotła).

Do każdej strefy można podpiąć do 6 bezprzewodowych siłowników elektrycznych STT-868 lub STT-869, a także 4 przewodowe lub 8 bezprzewodowych czujników temperatury podłogi C-8 f.

Aby kontrolować temperaturę panującą na zewnątrz wystarczy podłączyć do sterownika zewnętrzny czujnik temperatury, który umożliwia stały podgląd aktualnej temperatury na ekranie stref. Rejestracja modułu w urządzeniu głównym pozwala na odczyt sygnału radiowego, sprawdzenie stanu baterii oraz dokonania kalibracji czujnika.

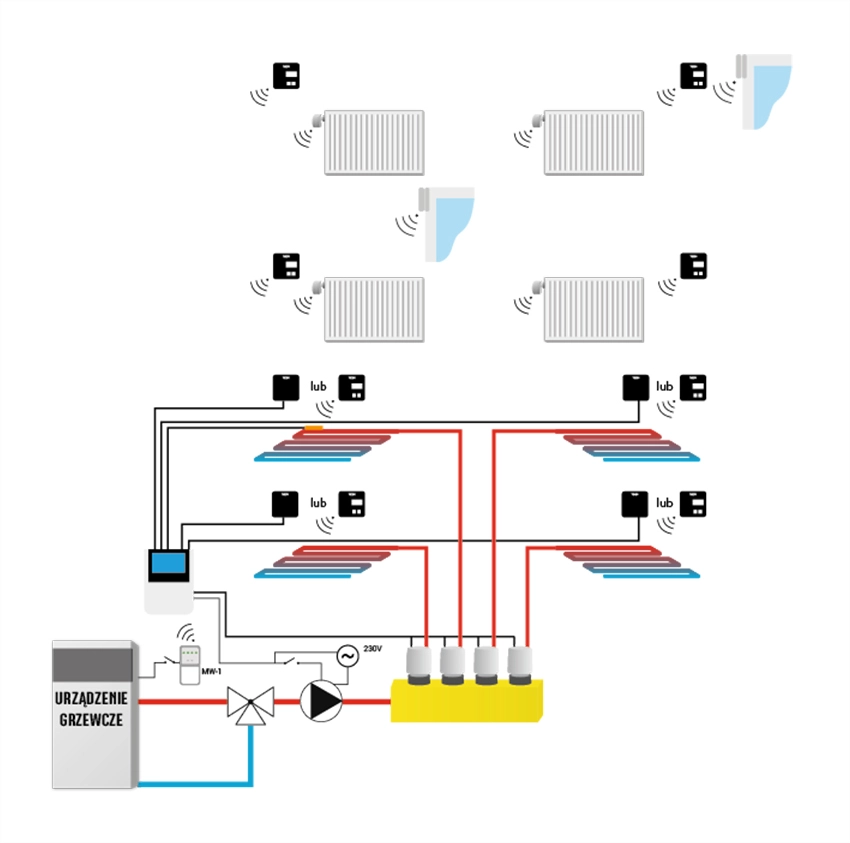

Schemat pracy przewodowo-bezprzewodowego systemu serii 4

Zdalne sterowanie ogrzewaniem

Urządzenie posiada wbudowany moduł WiFi pozwalający na obsługę i kontrolę parametrów sterownika za pomocą aplikacji internetowej eModul. Strona główna z kafelkami obrazuje aktualny stan pracujących w systemie urządzeń. Klikając w nie, można zmienić ustawienia.
