Ogrzewanie grzejnikowe a podłogowe – porównanie systemów sterowania

Sterowniki do grzejników a sterowniki do podłogówki – główne elementy

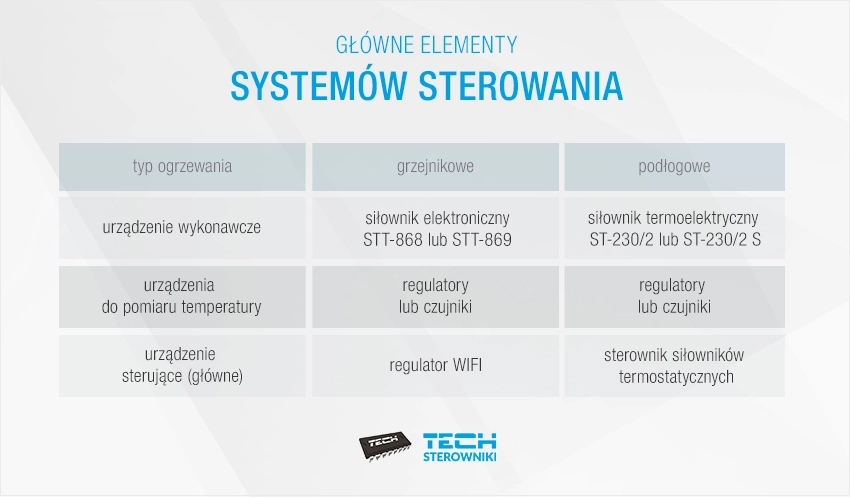

Zarówno ogrzewaniem grzejnikowym, jak i podłogowym można efektywnie zarządzać dzięki dedykowanym urządzeniom. Komunikacja odbywa się pomiędzy 3 podstawowymi elementami, czyli urządzeniem do pomiaru temperatury, urządzeniem nadrzędnym (sterującym) oraz wykonawczym.

Wśród urządzeń wchodzących w skład zestawów dostępne są różne modele różniące się wyglądem oraz zestawem obsługiwanych funkcji. Dzięki temu każdy może wybrać takie rozwiązanie, które najbardziej do niego przemawia.

Sterowanie ogrzewaniem – jak to działa

Sterowniki grzejnikowe to urządzenia komunikujące się ze sobą bezprzewodowo.

Czujnik lub regulator umieszczony w pomieszczeniu przesyła sygnał do urządzenia nadrzędnego o temperaturze panującej w pomieszczeniu. Na jej podstawie urządzenie nadrzędne (regulator WIFI) zarządza pracą siłowników zamontowanych na grzejnikach. Gdy w pomieszczeniu następuje podwyższenie temperatury, sterownik zamyka zawór na grzejniku. Z kolei, kiedy pomieszczenie wymaga dogrzania, siłownik otwiera zawór na grzejniku, zwiększając dopływ ciepła do pomieszczeń.

Do prawidłowego działania ogrzewania podłogowego również potrzebne są czujniki lub regulatory pokojowe, które mierzą temperaturę powietrza w pomieszczeniu. Głównym urządzeniem sterującym jest sterownik siłowników termostatycznych, który podobnie jak sterownik nadrzędny ogrzewania grzejnikowego odbiera sygnał dotyczący temperatury w pomieszczeniu.

Listwa w zależności od pomiaru temperatury decyduje o zamknięciu lub otwarciu siłowników umieszczonych na zaworach w rozdzielaczu.

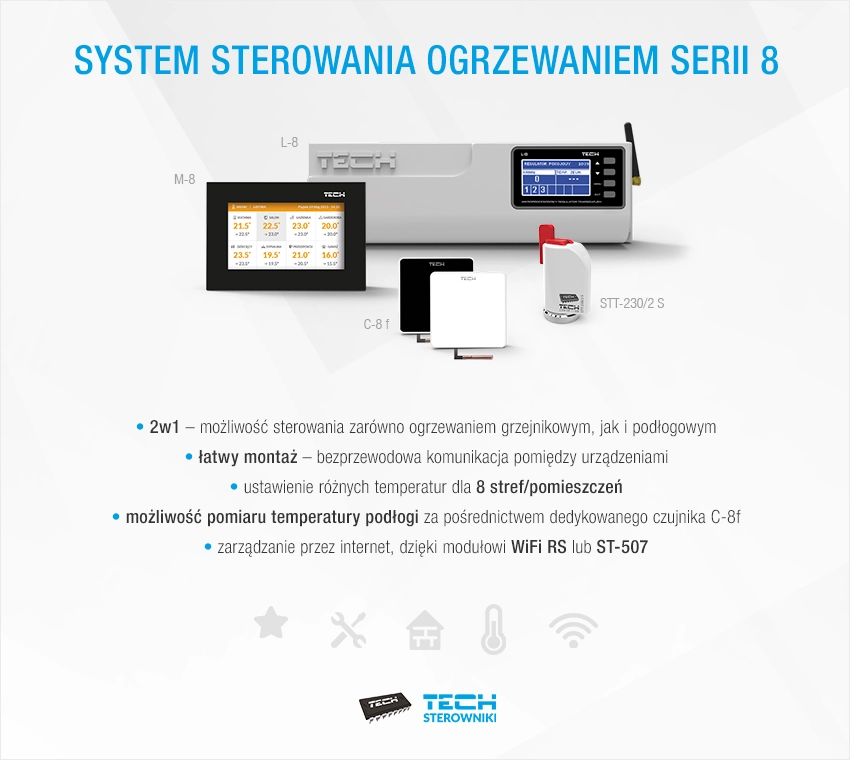

A co zrobić w sytuacji, kiedy w domu zamontowane jest ogrzewanie mieszane (w niektórych pomieszczeniach grzejniki, a w pozostałych ogrzewanie podłogowe)? Czy trzeba instalować aż dwa systemy zarządzania ogrzewaniem? Nie, wtedy doskonałym rozwiązaniem jest zakup systemu do sterowania ogrzewaniem podłogowym serii 8, który może także zarządzać pracą siłowników zamontowanych na grzejnikach.

Liczba stref do obsługi

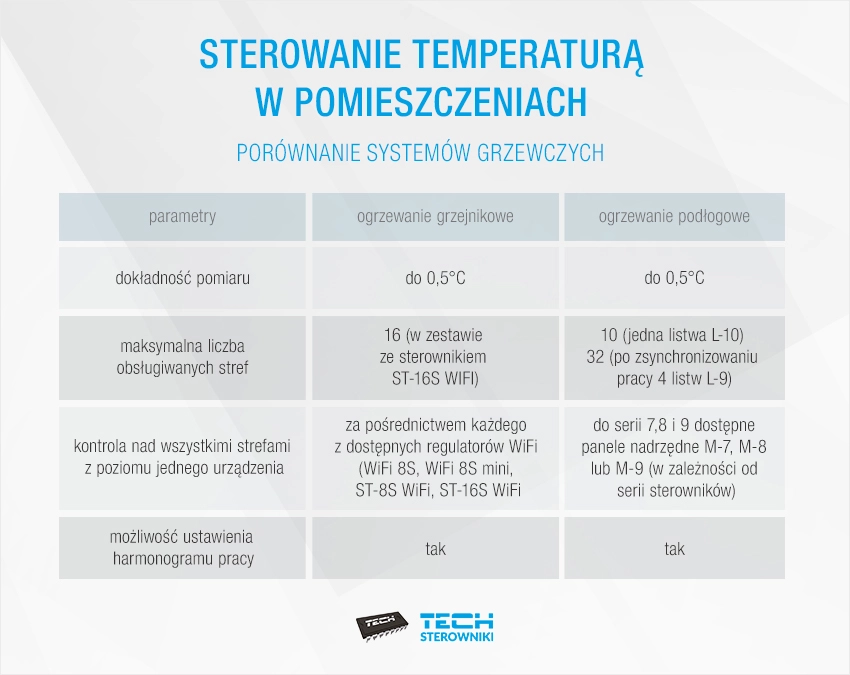

Najważniejszą funkcją systemów do sterowania ogrzewaniem jest utrzymanie w pomieszczeniach optymalnej temperatury, przy jednoczesnym oszczędzeniu środków finansowych. Najważniejsze parametry dotyczące sterowania temperaturą w przypadku obu typów ogrzewania przedstawia poniższa grafika.

Urządzenia do rozbudowy systemu

Zarówno system ogrzewania podłogowego, jak i grzejnikowego może zyskać dodatkowe funkcje za sprawą urządzeń służących do rozbudowy systemu. Jedną z najważniejszych jest bez wątpienia eModul, dzięki któremu można sterować ogrzewaniem przez Internet. To bardzo dobre rozwiązanie, gdy będąc poza domem, chcemy mieć pełną kontrolę nad ogrzewaniem w swoim domu.

Sterowanie grzejnikami - elementy rozbudowy:

• czujnik otwarcia okna C-2 zapobiega nadmiernym stratom ciepła w czasie wietrzenia pomieszczeń;
• moduł wykonawczy – MW-1 oraz MW-1-230 V– włącza i wyłącza styk beznapięciowy lub podaje sygnał 230V w momencie otrzymania komunikatu od sterownika głównego;
• repeater sygnału RP-4 – przesyła sygnał między urządzeniami bezprzewodowymi, zwiększając ich zasięg;
• bezprzewodowy czujnik temperatury zewnętrznej C-8 zr – pozwala kontrolować temperaturę na zewnątrz.

Do zestawu dostępne są do wyboru różne modele czujników i regulatorów pokojowych: R-8 z (przewodowy), pozostałe (bezprzewodowe): C-8 r, R-8 b, C-mini – każdy z nich jest kompatybilny ze sterownikiem głównym.

W przypadku rozbudowy ogrzewania podłogowego sytuacja jest nieco inna, ponieważ w zależności od systemu, zestaw elementów, o które można go rozbudować, zmienia się.

Sterowanie podłogówką - najważniejsze elementy rozbudowy:

• moduł do sterowania nadrzędnego: w seriach 7, 8 i 9, kolejno: M-7, M-8. M-9.
• moduł ST-505 do sterowania instalacją przez Internet: w serii 7,8 ( w serii 9 do sterowania instalacją przez internet służy panel M-9 z wbudowanym WiFi)
• moduł zaworu mieszającego i-1m oraz sterownik zaworu mieszającego i-1
• moduł WiFi RS: tylko w seriach 7 i 8

Rozszerzenia dostępne tylko w serii 8 sterowników podłogowych:

• czujnik podłogi C-8 f – umożliwia bieżącą kontrolę temperatury podłogi
• moduł wykonawczy – MW-1 oraz MW-1-230V
• czujnik otwarcia okna C-2
• repeater sygnału RP-3
• bezprzewodowy czujnik temperatury zewnętrznej C-8 zr
