DIM-S1m 230m1

Ściemniacz do żarówek 230V

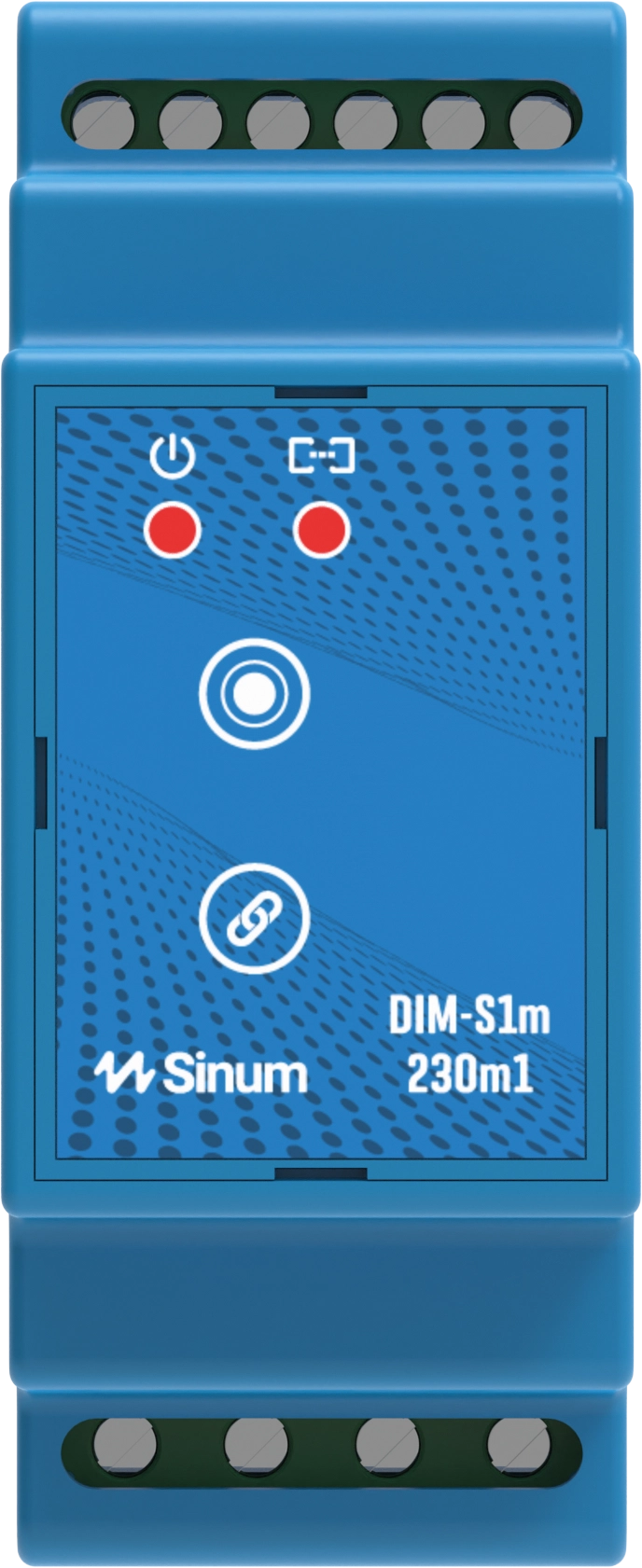

Dimmer 230 DIM-S1m 230m1

Opis urządzenia

  • płynna regulacja jasności oświetlenia
  • sterowanie z poziomu systemu Sinum
  • możliwość podłączenia przycisków ściennych
  • różne tryby działania przycisków
  • kalibracja źródła światła
  • komunikacja przewodowa SBUS
  • montaż na szynie DIN

Dimmer DIM-S1m 230m1 umożliwia płynną zmianę natężenia światła żarówek ściemnialnych. Sterowanie odbywa się za pomocą aplikacji Sinum lub przełączników (S1, S2) podłączonych do modułu, które konfiguruje się w aplikacji Sinum. Użytkownik w aplikacji Sinum ma do wyboru jeden z kilku trybów działania przycisku.

W Centrali Sinum dla dowolnej sceny lub automatyzacji można stworzyć inne warunki oświetlenia. Moduł przeznaczony jest do montażu na szynie DIN w skrzynce elektrycznej. Łączność z Centralą Sinum odbywa się przewodowo (magistrala SBUS).

Ważne! Urządzenie przystosowane jest do pracy wyłącznie z oświetleniem ściemnialnym (oznaczonym symbolem Dimmable).

Elastyczne tryby pracy

Elastyczne tryby pracy

Urządzenie umożliwia konfigurację różnych sposobów reakcji na naciśnięcie przycisku. W zależności od ustawień możliwe jest m.in.:

  • włączanie i wyłączanie oświetlenia,
  • zwiększanie lub zmniejszanie jasności,
  • płynne ściemnianie i rozjaśnianie,
  • zapamiętywanie i przywracanie poziomu jasności,
  • wykorzystanie przycisku do realizacji funkcji automatyki określonych w systemie SINUM.

Po podłączeniu do systemu urządzenie może być wykorzystywane w scenach i automatyzacjach, np. do:

  • automatycznego sterowania oświetleniem,
  • tworzenia scen świetlnych,
  • sterowania oświetleniem w zależności od pory dnia,
  • współpracy z czujnikami i innymi urządzeniami systemu,
  • centralnego zarządzania oświetleniem.

Podłączenie i komunikacja

Podłączenie i komunikacja

Urządzenie należy połączyć z Centralą Sinum za pomocą złącza SBUS '2', a następnie należy wpisać w przeglądarce adres Centrali Sinum i zalogować, się do urządzenia. W panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia > Urządzenia SBUS > + > Dodaj urządzenie. Następnie na urządzeniu krótko nacisnąć przycisk rejestracji '1'.

Wymiary urządzenia

Wymiary urządzenia

Moduły przekaźnikowe zostały zaprojektowane w sposób kompaktowy, aby idealnie pasowały do montażu na szynie DIN w szafach rozdzielczych. Dzięki precyzyjnie dobranym wymiarom, urządzenia doskonale mieszczą się w standardowych szafach rozdzielczych, co zapewnia estetyczne wykończenie i idealne dopasowanie.

Szczegóły wymiarów

  • Wymiary: 34x90x65 mm
  • Typ montażu: na szynę DIN (35 mm) w szafkach rozdzielczych

Wyprodukowane w Polsce

Urządzenia zaprojektowane przez polskich inżynierów i wyprodukowane w Polsce.

Flagi

Wyprodukowane w Polsce

Urządzenia zaprojektowane przez polskich inżynierów i wyprodukowane w Polsce.

Flagi

Parametry produktu

Napięcie zasilania urządzenia 230V ±10% /50Hz
Napięcie zasilania magistrali SBUS 24V DC ±10%
Maksymalny pobór mocy 1W
Temperatura pracy 5 ÷ 35°C
Dopuszczalna wilgotność wzgl. otoczenia <80% REL.H
Obciążenie rezystancyjne 3-150W
Obciążenie pojemnościowe 5-100VA
Obciążenie indukcyjne 5-100VA
